自動中藥熏蒸治療器

江蘇興鑫醫用設備有限公司

蘇械注準20142200486

張家港市錦豐鎮楊錦公路605號

2023-11-17

2025-01-22

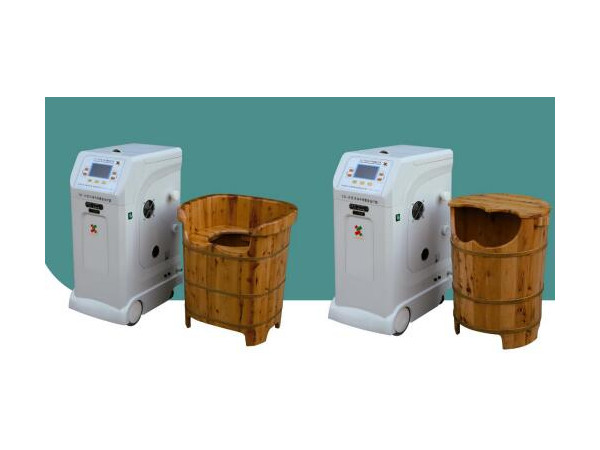

自動中藥熏蒸治療器按治療區域范圍分為局部式、全身式；其中全身式又可分為座式和躺式；局部式又分為單點（區）溫度控制式、多點（區）溫度控制式。YZC-Ⅰ 由艙體、溫控系統、液控系統組成；YZC-Ⅱ 由艙體、操作臺、溫控系統、液控系統、升降結構組成；YZC-ⅢA由床體、單區溫控系統、液控系統、藥槽組成；YZC-ⅢB由床體、操作臺、單區溫控系統、液控系統、藥槽組成；YZC-ⅢC由床體、三區溫控系統、液控系統、藥槽組成；YZC-ⅢD由床體、操作臺、三區溫控系統、液控系統、藥槽組成；YZC-ⅢE由床體、操作臺、四區溫控系統、液控系統、藥槽組成；YZC-Ⅳ 由主機箱、噴頭、立桿、操作面板（可選配連接管、1-2種治療艙體）組成。

配合中藥，供熏蒸治療用。

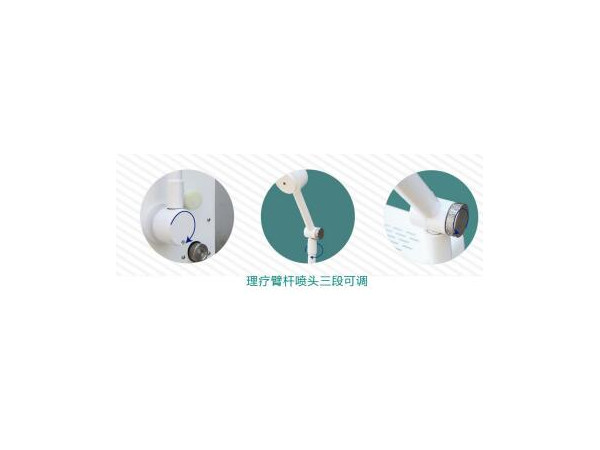

2023-11-17產品技術要求變更 由“自動中藥熏蒸治療器1. 產品型號\\/規格及其劃分說明1.1分類1.1.1 自動中藥熏蒸治療器（以下簡稱治療器）按醫用電氣設備防護分類屬：Ⅰ類B型普通設備。1.1.2 治療器按治療方式，分為開放式和封閉式治療器；按治療區域范圍分為局部式、全身式，全身式又可分為座式和躺式。1.2 型號\\/規格YZC- 型 設計序號（Ⅰ、Ⅱ、Ⅲ、Ⅳ） 產品代號 YZC-Ⅰ表示為全身封閉躺式自動中藥熏蒸治療器；YZC-Ⅱ表示為全身封閉座式自動中藥熏蒸治療器；YZC-Ⅲ表示為局部封閉式自動中藥熏蒸治療器；YZC-Ⅳ表示為局部開放式自動中藥熏蒸治療器。 1.3 組成和基本參數 組成和基本參數見表1。1.4 材料 YZC-I型、YZC-II型和YZC-III型治療器的治療艙應采用食品級玻璃鋼材料制成； YZC-Ⅳ治療器的主機外殼采用ABS材料制成、選配件艙體采用天然木料制成。 表1 組成和基本參數型號\\t組 成\\t基本參數\\t\\t治療溫度\\t治療時間\\t最大承載\\t輸入功率\\t調節角度YZC-Ⅰ\\t艙體、溫控系統、液控系統\\t30℃～45℃\\t1min～60min\\t≥135kg\\t≤2000 VA\\t—YZC-Ⅱ\\t艙體、操作臺、溫控系統、液控系統、升降結構\\t30℃～45℃\\t1min～60min\\t≥135kg\\t\\t艙體大于30°YZC-Ⅲ\\t艙體、溫控系統、液控系統\\t30℃～45℃\\t1min～60min\\t≥135kg\\t\\t—YZC-Ⅳ\\t主機箱、噴頭、立桿、操作面板（可選配連接管、1拖4艙體）\\t—\\t1min～35min\\t—\\t\\t立桿噴頭調節角度大于65 °2.6 封閉式治療器自動加水功能 封閉式治療器應具備低水位自動加水，高水位自動停水功能。2.7.4 封閉式治療器的治療艙應可由患者自行打開。2.10 YZC-Ⅳ型治療器預熱煎藥功能開啟時應有相應工作指示狀態。2.13 YZC-Ⅳ型治療器預熱和保溫功能2.16 YZC-Ⅳ型治療器可以自由選擇1～4個艙體作為選配件，選配件結構應牢固可靠。2.17 使用說明書 使用說明書滿足GB9706.1-2007中6.8要求的同時，還應包括以下內容： —應聲明治療器對藥液蒸汽發生器（藥箱或藥槽）內可投入的藥物和\\/或水 的要求； —應聲明治療禁忌癥； —應聲明治療器在醫療監護下使用；對于封閉式治療器，應有“治療時醫護 人員須隨時監護患者”的提示； —對于開放式治療器，應聲明工作時，蒸汽輸出與患者應保持的距離及蒸汽 與患者接觸的面積和溫度。2.18 安全 應符合GB9706.1-2007及YY0505-2012的要求。2.19 電磁兼容性 應符合YY0505-2012的要求。2.20 治療器的環境試驗應符合GB\\/T14710-2009中氣候環境試驗Ⅱ組、機械環境試驗Ⅱ組及表2的規定。附件1 產品引用標準及說明下列文件中的條款通過本技術要求的引用而成為本技術要求的條款。GB 9706.1-2007 醫用電氣設備第一部份:安全通用要求 YY 0505-2012 醫用電氣設備第 1-2 部分:安全通用要求并列標準: 電磁兼容要求和試驗 GB\\/T 14710-2009 醫用電氣設備環境要求及試驗方法 GB\\/T 16886.1-2011 醫療器械生物學評價 第1部分：風險管理過程中的評價與試驗 YY\\/T 1306-2016 熏蒸治療儀”變更為“自動中藥熏蒸治療器1. 產品型號\\/規格及其劃分說明1.1分類1.1.1 自動中藥熏蒸治療器（以下簡稱治療器）按醫用電氣設備防護分類屬：Ⅰ類B型普通設備。1.1.2治療器按治療方式，分為開放式和封閉式治療器；按治療區域范圍分為局部式、全身式；其中全身式又可分為座式和躺式；局部式又分為單點（區）溫度控制式、多點（區）溫度控制式。1.2 型號\\/規格YZC- 型設計序號（Ⅰ、Ⅱ、ⅢA、ⅢB、ⅢC、ⅢD、ⅢE、Ⅳ）產品代號YZC-Ⅰ表示為全身封閉躺式自動中藥熏蒸治療器；YZC-Ⅱ表示為全身封閉座式自動中藥熏蒸治療器；YZC-ⅢA、YZC-ⅢB表示為局部封閉單區溫度控制式自動中藥熏蒸治療器； YZC-ⅢC、YZC-ⅢD表示為局部封閉三區溫度控制式自動中藥熏蒸治療器；YZC-ⅢE表示為局部封閉四區溫度控制式自動中藥熏蒸治療器； YZC-Ⅳ表示為局部開放式自動中藥熏蒸治療器。1.3 組成和基本參數組成和基本參數見表1。表1 組成和基本參數型號\\t組成\\t床體（主機箱）外形尺寸（單位：cm）\\t基本參數\\t\\t長\\t寬\\t高\(yùn)\t治療溫度\\t治療時間\\t最大承載\\t調節角度\\t輸入功率YZC-Ⅰ\\t艙體、溫控系統、液控系統\\t200±8\\t80±4\\t110±6\\t30℃～45℃\\t1min～60min\\t≥135kg\\t—\\t1800VAYZC-Ⅱ\\t艙體、操作臺、溫控系統、液控系統、升降結構\\t195±8\\t80±4\\t210±6\\t\\t\\t\\t艙體大于30°\\tYZC-ⅢA\\t床體、單區溫控系統、液控系統、藥槽\\t178±8\\t62±4\\t101±6\\t\\t\\t\\t—\\t3100VAYZC-ⅢB\\t床體、操作臺、單區溫控系統、液控系統、藥槽\\t202±8\\t72±4\\t105±6\\t\\t\\t\\t\\tYZC-ⅢC\\t床體、三區溫控系統、液控系統、藥槽\\t241±8\\t78±4\\t104±6\\t\\t\\t\\t\\tYZC-ⅢD\\t床體、操作臺、三區溫控系統、液控系統、藥槽\\t202±8\\t72±4\\t105±6\\t\\t\\t\\t\\tYZC-ⅢE\\t床體、操作臺、四區溫控系統、液控系統、藥槽\\t202±8\\t72±4\\t105±6\\t\\t\\t\\t\\t3300VAYZC-Ⅳ\\t主機箱、噴頭、立桿、操作面板（可選配連接管、1-2種治療艙體）\\t60±5\\t42±5\\t89±6\\t—\\t1min～99min\\t—\\t立桿噴頭調節角度大于65°\\t≤3300 VA注：.床體高度包括上蓋和床墊厚度；主機箱長、寬、高不包括噴頭、立桿尺寸。1.4 材料YZC-I型治療器的治療艙采用食品級玻璃鋼材料制成；YZC-Ⅱ型治療器的治療艙采用亞克力玻璃鋼復合材料制成；YZC-ⅢA型治療器的床體外殼、罩蓋采用亞克力玻璃鋼復合材料制成；YZC-ⅢC型治療器的床體外殼、罩蓋采用食品級玻璃鋼材料制成；YZC-ⅢB、YZC-ⅢD型治療器的床體外殼、罩蓋采用PP材料制成，床面為ABS材料制成；YZC-ⅢE型治療器的床體外殼鋼材噴塑制成，床面為ABS材料制成，罩蓋采用PP材料制成；YZC-Ⅳ治療器的主機外殼采用ABS材料制成、選配件艙體采用天然木料制成。2.6封閉式治療器自動加水功能2.6.1 YZC-Ⅰ、YZC-Ⅱ、YZC-ⅢA、YZC-ⅢB、YZC-ⅢC、YZC-ⅢD型治療器應具備低水位自動加水，高水位自動停水功能。2.6.2 YZC-ⅢE型治療器各溫控區藥槽獨立，單個藥槽均具備低水位自動加水，高水位自動停水功能。2.7.4 封閉式治療器的治療艙或罩蓋應可由患者自行打開。2.10 YZC-ⅢC、YZC-ⅢD、YZC-ⅢE、YZC-Ⅳ型治療器預熱煎藥功能開啟時應有相應工作指示狀態。2.13 YZC-Ⅳ型治療器預熱和保溫功能2.16 YZC-Ⅳ型治療器可以自由選擇1～2個艙體作為選配件，選配件結構應牢固可靠。2.17使用說明書 使用說明書滿足GB9706.1-2020中7.8要求的同時，還應包括以下內容： —應聲明治療器對藥液蒸汽發生器（藥箱或藥槽）內可投入的藥物和\\/或水的要求； —應聲明治療禁忌癥； —應聲明治療器在醫療監護下使用；對于封閉式治療器，應有“治療時醫護人員須隨時監護患者”的提示；—對于開放式治療器，應聲明工作時，蒸汽輸出與患者應保持的距離及蒸汽與患者接觸的面積和溫度。2.18規格尺寸治療器的規格尺寸應符合表1規定。2.19安全應符合GB9706.1-2020及GB9706.102-2021的要求。2.20 電磁兼容性 應符合GB9706.102-2021的要求。2.21治療器的環境試驗應符合GB\\/T14710-2009中氣候環境試驗Ⅱ組、機械環境試驗Ⅱ組及表2的規定。附件1產品引用標準及說明下列文件中的條款通過本技術要求的引用而成為本技術要求的條款。GB9706.1-2020 醫用電氣設備第1部份：基本安全和基本性能的通用要求 YY9706.102-2021 《醫用電氣設備第1-2部分：基本安全和基本性能的通用要求 并列標準：電磁兼容 要求和試驗》GB\\/T14710-2009 醫用電氣設備環境要求及試驗方法 GB\\/T 16886.1-2011 醫療器械生物學評價第1部分：風險管理過程中的評價與試驗 YY\\/T 1306-2016 熏蒸治療儀”型號、規格變更 由“YZC-Ⅰ、YZC-Ⅱ、YZC-Ⅲ、YZC-Ⅳ”變更為“YZC-Ⅰ、YZC-Ⅱ、YZC-ⅢA、YZC-ⅢB、YZC-ⅢC、YZC-ⅢD、YZC-ⅢE、YZC-Ⅳ”結構及組成變更 由“自動中藥熏蒸治療器械按治療區域范圍分為局部式、全自式，全身式又分為座式和躺式，由艙體、溫控系統、液控系統組成，YZC-II增加了操作臺和升降結構；YZC-IV由主機箱、噴頭、立桿、操作面板（可選配連接管、1拖4艙體）組成?！弊兏鼮椤白詣?dòng)中藥熏蒸治療器按治療區域范圍分為局部式、全身式；其中全身式又可分為座式和躺式；局部式又分為單點（區）溫度控制式、多點（區）溫度控制式。YZC-Ⅰ 由艙體、溫控系統、液控系統組成；YZC-Ⅱ 由艙體、操作臺、溫控系統、液控系統、升降結構組成；YZC-ⅢA由床體、單區溫控系統、液控系統、藥槽組成；YZC-ⅢB由床體、操作臺、單區溫控系統、液控系統、藥槽組成；YZC-ⅢC由床體、三區溫控系統、液控系統、藥槽組成；YZC-ⅢD由床體、操作臺、三區溫控系統、液控系統、藥槽組成；YZC-ⅢE由床體、操作臺、四區溫控系統、液控系統、藥槽組成；YZC-Ⅳ 由主機箱、噴頭、立桿、操作面板（可選配連接管、1-2種治療艙體）組成?！逼渌兏? 由“說明書”變更為“增加了YZC-ⅢA、YZC-ⅢB、YZC-ⅢC、YZC-ⅢD、YZC-ⅢE型號的說明書并修改了YZC-Ⅰ、YZC-Ⅱ、YZC-Ⅳ的說明書”

張家港市錦豐鎮楊錦公路605號

YZC-Ⅰ、YZC-Ⅱ、YZC-ⅢA、YZC-ⅢB、YZC-ⅢC、YZC-ⅢD、YZC-ⅢE、YZC-Ⅳ

不適用

第二類

本文件與“蘇械注準20142200486”醫療器械注冊證共同使用
