品牌與產地：富士能FUJINON

型號與REF：FUJINON EG-580UR

送修單位：邯鄲鋼鐵集團有限責任某醫院

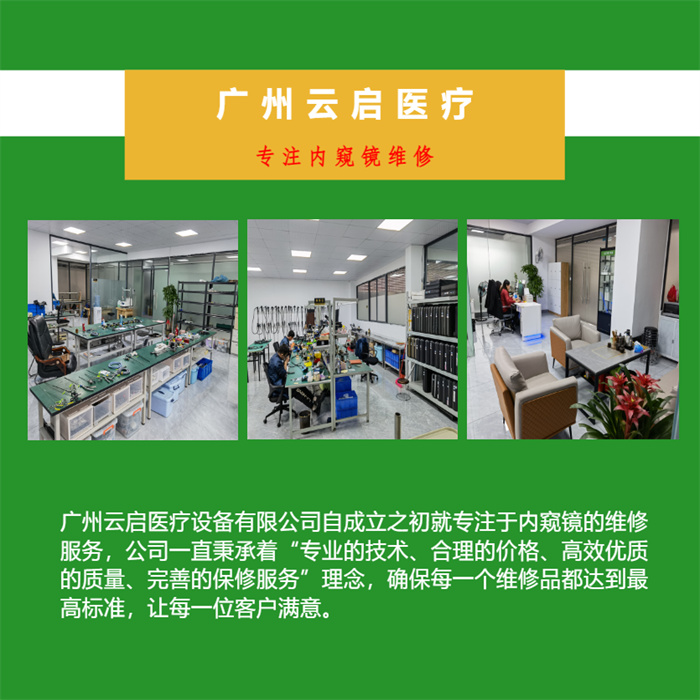

廣州云啟醫療設備有限公司是一家專業的第三方醫用內窺鏡維修服務商。主要經營范圍是國內外知名品牌的軟、硬鏡及主機冷光源的維修和保養。從而提供相關醫院科室(胃腸鏡室、腔鏡室等等)的技術支持和解決方案。做為第三方的醫療設備服務公司，為臨床和設備科提供堅實可靠的技術服務保障。公司維修機型覆蓋面廣，維修技術精湛，維修配件齊全。為各大醫院降低醫療器械的維修保養成本！

電子內窺鏡系統圖像異常的原因分析與處理

2.2故障2：圖像偏暗

故障分析：圖像偏暗，無法正常觀看組織，由于人體內是全完黑暗的，亮度是由冷光源提供，通過光的照入順序從光源到內鏡分別檢查原因，也不排除系統設置的異常導致圖像偏暗。

處理方法：（1）正確調整面板光源亮度等級和監視器亮度及對比度值。（2）檢查面板指示，如氙燈超五百小時運行，或備用鹵素?zé)魡⒂?，則更換冷光源氙燈。（3）選擇正確的測光模式。如果是峰值測光，則可能會出現圖像偏暗。（4）光源光柵及透鏡組件除塵。（5）如果是內鏡本身導致圖像偏暗，檢查內鏡透光度判斷光纖是否折斷。內鏡漏水測試，可能由于蓋玻璃破損進液，或CCD損壞導致圖像變暗，需維修內鏡。

2.3故障3：圖像條紋干擾

故障分析：圖像出現條紋或干擾首先要排除環境因素，然后進行故障排除，內鏡的圖像顯示是通過CCD成像后進行傳輸，處理及顯示，如果排查此故障要通過由簡到難逐一排除。

處理方法：（1）遠離電磁波設備，避免干擾，與高頻電設備分離使用電源插座。（2）內鏡與圖像處理主機之間正確有效連接。內鏡電纜有折斷則更換，電子接點有銹點進行輕微打磨處理，保證接觸良好。（3）彎折內鏡或打角度時出現明顯干擾，為CCD電纜故障，更換CCD整體。（4）如內鏡漏水測試漏水，極可能為內鏡進水導致CCD故障，維修內鏡。醫用電子內窺鏡系統有些圖像異常現象不是持續存在的，為了保證內窺鏡系統安全使用，一旦出現異常一定要停止使用并做充分測試來讓故障現象重現，判斷故障原因進行維修處理。一般圖像異常重現的方法有：彎曲部打角度測試；插入部和導光軟管部彎折測試；晃動各線纜接頭測試接觸性等。

3.小結

內窺鏡使用風險性高，圖像正常顯示是電子內窺鏡系統的基本要求，臨床工程師能夠及時處理使用中常見的圖像異常情況，是保證臨床安全使用電子內窺鏡的有效措施。另外，要做好使用人員規范操作培訓，不斷學習和掌握電子內窺鏡的技術要求、安全操作、清洗消毒、運送存放等相關知識，加強內窺鏡日常維護保養,加強質量控制是避免臨床風險的必要手段。

內窺鏡系統的組成與常見故障維修

電子內窺鏡是臨床中應用微創技術的典范。其主要由三部分組成，即：內鏡、電子攝像裝置和電視監視器。在各科臨床中對于內窺鏡設備的稱呼有所不同，如：關節鏡、前列腺電切鏡、胸腔鏡、官腔鏡及腹腔鏡等j。內窺鏡手術不同于傳統手術，其手術操作主要是在密閉的空腔內，因此手術效果直接受到儀器設備的影響，且儀器設備長期應用于臨床難免會出現故障，而影響到手術順利進行。

1.內窺鏡結構和系統的組成

奧林巴斯電子內窺鏡是由光源主機、監視器、內窺鏡及視頻處理中心等組成，同時還包括了高頻電灼器、彩色視頻打印機、鍵盤及錄像機等選配設備。其系統主要由手術器械系統及設備系統組成。其中，手術器械系統的分類是根據手術或科室的名稱，有配合設備使用的手術器械、各科所使用的內窺鏡、一次性手術耗材及專用器械等。而設備系統主要包括攝像顯示系統、影像記錄系統、沖洗吸引系統、動力消融系統及液體加壓系統等。

2.內窺鏡系統的工作原理

2．1纖維內鏡成像原理

纖維內鏡主要由成像物鏡、目鏡、直角屋脊棱鏡及玻璃纖維傳像束等組成。其中，直角屋脊棱鏡會在外界的成像光線進入鏡頭時將光線作90。方向扭轉后直射至成像物鏡，對于外界所觀察到的物體成像通過成像物鏡的光學原理在玻璃纖維傳像束的一個端面上，隨后將這個端面的物體像傳到纖維束的另一端，而在目鏡后適光位置可以清晰看到物體像。

2．2光電轉換原理

醫用內窺鏡圖像傳感器具有圖像光電轉換、信號電荷存儲、信息轉移與讀出等功能，而實現上述功能則通過電荷耦合器件(CCD)，具體工作步驟分為四個環節，即：第一環節是光積分期，也就是實現光與電的轉換，主要將入射光量子經電荷耦合器件按照相關比例轉換為光生電荷；第二環節則是執行信號電荷存儲，在光積分過程中將所有像元所產生的光電荷存儲至光敏二極管中；第三環節是轉移電荷，當儀器結束曝光之后，將CCD寄存器中的光生電荷轉移至輸出區；最后便是完成輸出信號讀出，將每個光生電荷經放大器依次讀出并形成視頻信號，供醫學工作者辨識。由此可知，在醫用內窺鏡中CCD元件可以將光學圖像直接轉換為視頻信號，也可以說CCD就是一個光電轉換器。

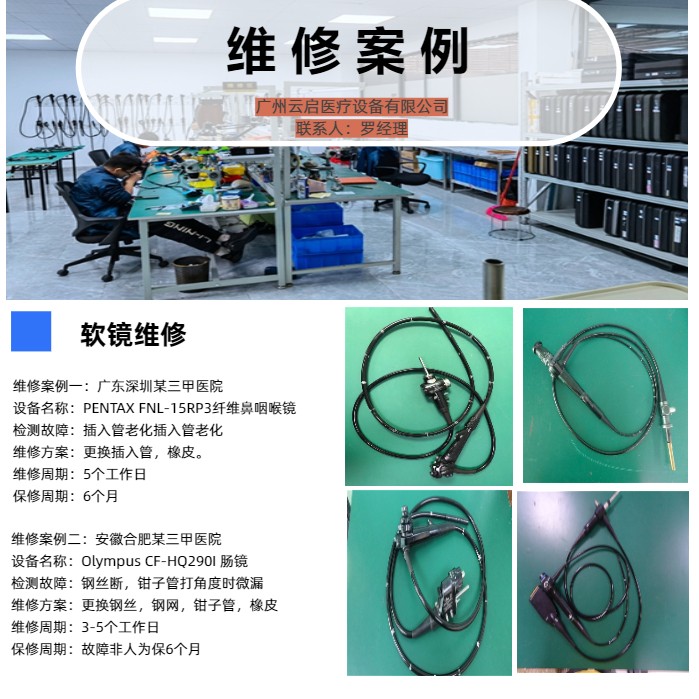

維修案例：

設備名稱：OLYMPUSGIF-XQ240胃鏡

檢測故障：插入管老化漏水、彎曲管老化變形、按鍵失靈。插入管老化漏水、彎曲管老化變形、按鍵失靈。

維修方案：更換插入管，彎曲蛇管，按鍵。

維修周期：7個工作日

保修周期：6個月

廣州云啟醫療設備有限公司是一家專業從事醫療內窺鏡維修丶保修的技術服務公司，公司可提供奧林巴斯，富士能，WOLF，STORZ，等進口及國產軟鏡，硬鏡以及光源主機的維修服務。具有多年的售后服務經驗，成為了國內少有的專業從事醫用內窺鏡維修的技術型企業，打破了長期以來由國外原廠公司壟斷該類設備售后維修的市場局面，為眾多用戶提供了更多的選擇。設備維修中，我們可以提供相應的備用機，方便您的工作。

醫療用內窺鏡設備保養

在醫院各科室中，醫療用內窺鏡的使用極其嚴格，內窺鏡對使用環境的要求：室內環境以暗室環境為主，避免強光直射，手術開始關閉日光燈，用無影燈照明，術前室內的溫度保持在22℃~25℃、濕度50%左右、防酸、防堿、防蒸氣。避免強電、電磁場的干擾。手術中確保電壓穩定，連續穩壓器維持電壓220V以免損壞精密儀器。

維修案例一：

設備名稱：OLYMPUSGIF-E胃鏡

檢測故障：視野模糊，插入管老化視野模糊，插入管老化

維修方案：更換物鏡、光束、彎曲管、橡皮、插入管

維修周期：10個工作日

保修周期：6個月

維修案例二：

日本Fujifilm富士電子上消化道內窺鏡EG-600WR

600系列CMOS高清內窺鏡

EG-600WR

診斷性能的新視野

EG-600WR上消化道內窺鏡

CMOS技術

百萬像素CMOS圖像傳感器產生高清圖像

600系列內窺鏡采用百萬像素CMOS圖像傳感器，可生成超高清圖像。CMOS技術實現了更少的噪點和出色的圖像。這些功能使高級觀察和診斷成為可能。

即使超過百萬像素，CMOS技術也能實現60幀逐行視頻。使用60幀逐行掃描方式，還可以制作出高清、模糊程度較低的靜止圖像。

使用CMOS技術近距離對焦

新設計的高性能光學系統將近距離觀察能力提高到2mm。圖像邊緣的焦點得到了改進，大限度地減少了觀察流明時的失真.通過與百萬像素CMOS圖像傳感器的結合，高性能光學系統可輔助從近焦到遠焦的各種觀察

相關手術耗材：

1.DEPUY SYNTHES 240.46       規格與參數：DePuy Synthes 不銹鋼右 DCP 外側脛骨頭支撐板，118 長 x 14 毫米寬，5 孔

2. MEDTRonIC 602772    規格與參數：美敦力經皮延伸內聯套件

3.DEPUY SYNTHES 281.90       規格與參數：DePuy Synthes 不銹鋼 95° 角 DCP DCS 板，178 毫米軸長，10 孔

3.DEPUY SYNTHES 04.015.545       規格與參數：DePuy Synthes 鈦雙芯鎖緊螺釘，帶 T25 StarDrive 凹槽，5 直徑。 x 55 毫米長，金色

4.DEPUY SYNTHES 281.360       規格與參數：DePuy Synthes 不銹鋼 DHS 板帶標準桶，6 孔，145° 角

5.DEPUY SYNTHES 02.112.136       規格與參數：DePuy Synthes 不銹鋼右側 LCP 外側遠端腓骨骨板，尺寸 2.7/3.5 毫米，長度 73 毫米，3 孔

6. MEDTRonIC 14AC90    規格與參數：Midas Rex 凹槽橡子切削銼，頭部直徑 9 毫米，長度 14 厘米

7.DEPUY SYNTHES 212.122       規格與參數：DePuy Synthes 不銹鋼鎖緊螺釘，帶 T15 StarDrive 凹槽，直徑 3.5。 x 52 毫米長

8. MEDTRonIC 8801075    規格與參數：StealthStation 球體

9.DEPUY SYNTHES 241.17       規格與參數：DePuy Synthes 不銹鋼 T 型板，90 長 x 10 毫米寬，4 個頭孔，7 個軸孔

10. MEDTRonIC 14421    規格與參數：MEDTRonIC ARMSTRONG 改進型斜面墊圈通風管，氟塑料，白色（每盒 5 件）

11. MEDTRonIC 1991015    規格與參數：用于 Endo-Scrub 2 鏡片清潔系統的美敦力手指開關

12. Smith & Nephew 7210153    規格與參數：Endobutton CL Pac 附件套件，乳膠

13.ConMED C6420       規格與參數：SpECTrum MVP 縫合傳球器，1.8 毫米尺寸

14. ZIMMER 471833    規格與參數：Zimmer Radiolucent Targeting Device 麻花鉆，2.8 毫米尺寸

15.DEPUY SYNTHES 02.115.540S       規格與參數：DePuy Synthes 不銹鋼背側橈骨遠端骨板，57 毫米長，無菌

16.DEPUY SYNTHES 02.226.225       規格與參數：DePuy Synthes 不銹鋼壓縮螺絲，直徑 2.4。 x 25 毫米長

17.DEPUY SYNTHES 201.756       規格與參數：DePuy Synthes 不銹鋼皮質螺釘，帶 T8 StarDrive 凹槽，直徑 2.4。 x 6 毫米長

18.DEPUY SYNTHES 208.446       規格與參數：DePuy Synthes 不銹鋼空心螺釘，直徑 6.5。 x 120 毫米長，32 毫米螺紋長度

19. Smith & Nephew 7205326    規格與參數：Dyonics 廣口直形 Acromionizer 毛刺，直徑 4 毫米，淡紫色閂鎖

20. Smith & Nephew RR 550    規格與參數：Smith & Nephew 無氣道充氣單側鼻出血裝置，5.5 厘米尺寸
