品牌與產地：富士能FUJINON

型號與REF：FUJINON EB-530H

送修單位：上海市寶山區某醫院

廣州云啟醫療設備有限公司是一家集檢測、租賃、安裝、升級、保養、培訓于一身的技術服務性公司。目前針對內鏡類的醫療設備進行服務：其中包括有軟性鏡、硬性鏡、攝像系統、處理中心、冷光源、手術器械及其他周邊儀器?？筛鶕?jù)客戶的需求，可以進行等級或非等級維修的靈活方案，為實現低碳經濟、為醫療機構節省成本，并終為降低收費，解決看病貴而一直在努力。企業定位于醫療設備第三方服務商，我們的目標是業內國際范圍的“服務商”，的概念就是標準。我們相信，只有客戶的滿意才是我們的標準

消化內鏡的常見故障：

1. 5　噴嘴堵塞　

①先端部不小心與硬物碰撞至噴嘴變形。②使用內鏡后沒有立即清洗,臟物凝固在噴嘴里。③消毒前沒有用洗滌劑徹底洗凈內鏡,消毒液使蛋白質凝固。④擦拭鏡面時錯誤,棉紗塞進噴嘴里。⑤噴嘴堵塞后用針挑或?qū)娮熳孕胁鸪?噴嘴損壞導致內部管腔更易阻塞。為避免上述情況的發生必須做到操作內鏡時要小心,內鏡用后立即徹底清洗,擦拭鏡面時應順著噴嘴的方向;噴嘴堵塞后切勿用針挑或?qū)娮熳孕胁鸪?清洗前應徹底檢查清洗附件是否有毛病。

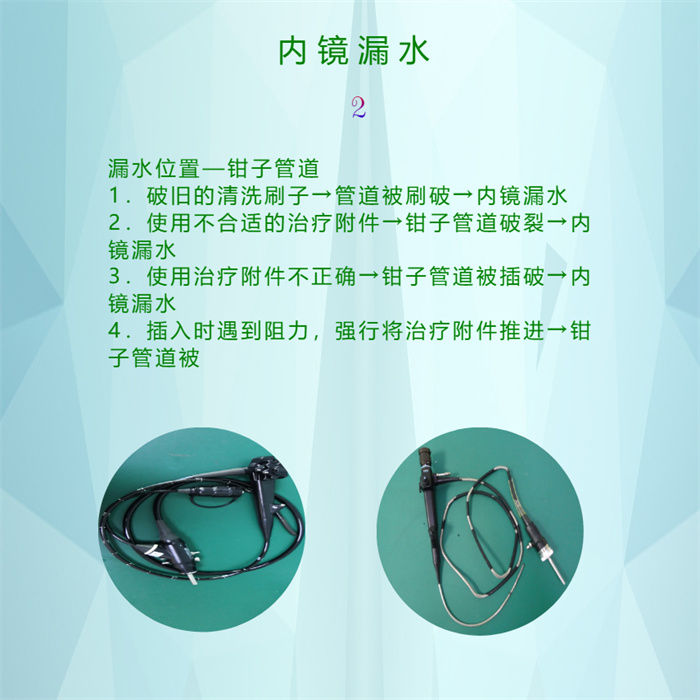

1. 6　內鏡漏水　

①術中忘記使用口墊;或患者不配合,口墊未咬緊從口中吐出,致使彎曲橡皮被咬破;還可以是由于保養不良,使彎曲橡皮老化、破裂。②內鏡與尖銳工具一起清洗,或清洗槽中有銳利棱角,或使用破損的清潔刷子,橡皮破裂或管道被刷破。③鉗子使用不良,使氣道被插破,先端部與硬物碰撞,鏡頭破裂,造成漏水。為避免上述情況,操作內鏡時要小心,清洗消毒時操作程序必須正確,每日使用前后,一定要進行漏水檢測。

1. 7　光亮度調節故障　

檢查前將導光桿部插到光源里,電子接觸點生銹;還可因使用和操作不當,導致零件松脫,電子接點接觸不良,電子訊號不能傳輸,導致失去調光功能;調光電纜沒有接好,主機與光源之間連接不當。為避免上述情況,必須做到把內鏡插入光源前確認導光桿頂部徹底干燥,并保持光源插座干燥;避免內鏡碰撞;使用內鏡前應檢查調光功能是否正常。

5先端不可彎曲部

插入部（圖6）：

插入部連接操作部及彎曲部，不同用途的內鏡，其插入部的長度粗細亦不同，

6插入管內部結構

插入部內裝有導像束、導光束、水氣管、鉗子管道及牽引彎曲部的鋼絲等。插入部表面有明顯的刻度，便于術者了解內鏡插入的深度。

維修案例：

設備名稱：OLYMPUSLF-TP支氣管鏡

檢測故障：圖像朦像束龜裂，光束暗，插入管折。

維修方案：（更換像束，光束，插入管，鉗子管，水氣管，彎曲鋼網，橡皮）

維修周期：7個工作日

保修周期：3個月

廣州云啟醫療設備有限公司以技術為資本，以客戶為中心！一直以來，堅持聚焦在主航道，堅持不走捷徑，踏踏實實，堅持以奮斗者為本，艱苦奮斗。為客戶提供更優質的方案。對于奧林巴斯、賓得電子胃鏡和腸鏡，若出現打角度閃屏現象，我司有90%的機會可以修復，修復價格遠低于更換CCD的價格。對常用型號的鏡子維修，我司擁有各品牌各型號備用鏡可供借用，不影響客戶的日常工作。 我們遵循“以客戶為中心”的經營理念。豐富的現場經驗、完善的質量控制和客戶服務體系，使我們有信心為客戶提供合理、滿意的維護實施方案。

電子內窺鏡光學系統設計

目前，視頻內窺鏡主要有電子內窺鏡和電視內窺鏡兩種。電視內窺鏡光學系統一般由物鏡、轉像系統、目鏡、投影物鏡構成，物體的像經目鏡透射之后平行出射，通過投影物鏡最終成像在CCD靶面上，再經內窺鏡圖像處理器進行圖像處理后在監視器上顯示視頻圖像，它的光學元件多，結構復雜，圖像的分辨率低，光能損失大。電子內窺鏡成像系統的結構則相對簡單很多，由物鏡、CCD兩部分組成，物鏡系統所成的像經圖像處理單元進行處理之后在顯示在監視器上。電子內窺鏡比電視內窺鏡結構更加簡單，分辨率也更高?，F(xiàn)在日本、美國和德國等內窺鏡發達的國家已經先后推出電子內窺鏡，如日本富士能一款工業電子內窺鏡，探頭直徑為8．5mm，視場角為90。國內的一些內窺鏡廠家也已經相繼開展電子內窺鏡的研究，本文研究直徑更細，視場角更大的電子內窺鏡具有一定的工程意義。

1光學系統分析

1．1結構的選擇

根據電子內窺鏡光學系統的特點，其光學特性是廣角長工作距，宜用反遠距物鏡結構。反遠距光學系統是完全非對稱結構，負組透鏡在前，正組透鏡在后，當平行光束入射時，光線經前組透鏡發散之后，被后組透鏡成像在焦面上，這就使得整個系統的主面向后移，以此來獲得較長的工作距。工作距離由前組的角放大率確定L2=1一d9=Y，根據上式可以看出，前組透鏡角放大率與工作距離成反比，軸外光束的視場角很大，它經過前組透鏡發散后，相對于后組透鏡視場角變小，從而達到廣角的目的。

1．2非球面的引入

如果需要提高鏡頭的集光能力，又不降低系統的成像質量，那么就不可避免的要對光學系統進行復雜化設計，即增加透鏡的數量。但如果透鏡的片數增加，系統的透過率會降低，這與增加鏡頭通光LI徑的要求相違背。這時，可以引入非球面，因為非球面光學設計與球面光學設計相比，具有易矯正像差、簡化光學結構的優勢心，引用高次非球面的效果會更好。本文設計的光學系統視場角為100。，有較大的畸變，采用非球面可以很好的降低系統的畸變。這樣就可以不增加玻璃總厚度和透鏡的總數，也不會出現成像質量降低的情況，同時大大提高鏡頭的集光能力。

引入非球面之后，初級相差系數如下式所示：

ΣSI=Σ助+XhK

ΣSH=ΣP一+ΣhpK

~SI1==Σ等戶一2hpw+‘，。Σ+Σ，2。；K

Σ5Iv=j2Σ孚

Σs、，：戶一]22

+zΣ(3+)+Σ；K(2)

式中：h為第一近軸光線在非球面上的入射高度；h為第二近軸光線在非球面上的入射高度；P、W為像差參量；為光焦度；K為與非球面像差系數有關的常數。

維修案例一：

設備名稱：OLYMPUSBF-P40支氣管鏡

檢測故障：圖像模糊，有水跡橡皮漏，插入管老化，扁，圖像有水跡

維修方案：更換插入管，橡皮

維修周期：7-10個工作日

保修周期：3個月

維修案例二：

設備名稱：PENTAXFB-15BS支氣管鏡

檢測故障：漏水光束暗，插入管漏水，橡皮損壞

維修方案：更換插入管、橡皮、鉗子管、光束

維修周期：5個工作日

保修周期：3個月

相關手術耗材：

1. MEDTRonIC 440411    規格與參數：Merocel Doyle 鼻腔填塞帶氣道，8 長 x 3 厘米高

2.DEPUY SYNTHES 214.228       規格與參數：DePuy Synthes 不銹鋼軸螺絲，直徑 4.5。 x 28 毫米長

3.ConMED 9299A       規格與參數：標準純白關節鏡刀片，直徑 4.2 毫米。 x 13 厘米工作長度

3. MEDTRonIC 1912039    規格與參數：Endo-Scrub 2 清潔護套，適用于奧林巴斯 WA96201A HD 鼻竇鏡，4 毫米尺寸

4. ETHICON GST60T    規格與參數：Echelon Endopath 吻合器重新加載，采用抓握表面技術，黑色，4.2 開放 x 2.3 毫米閉合高度

5.COVIDIEN MAXA       規格與參數：Nellcor SpO2 粘附傳感器，成人

6. MEDTRonIC 1884004    規格與參數：Tricut 不可旋轉直竇形刀片，直徑 4 毫米。 x 11 厘米長

7.DEPUY MITEK 3312-040       規格與參數：DePuy CMW 1 中等粘度骨水泥，40 克

8.ConMED 7021-292       規格與參數：UltraPower 鋼輪金剛石細毛刺，直徑 25.4 毫米。

9.COVIDIEN TA9048L       規格與參數：采用 DST 系列技術的 TA 一次性裝釘器，90 毫米尺寸

10.COVIDIEN 6DFEN       規格與參數：Shiley Cuffed DFEN 氣管切開插管，帶開孔的一次性內插管，尺寸 6，內徑 6.4 毫米

11.GYRUS ACMI 950000PK       規格與參數：Gyrus ACMI PKS 帶電線的針狀電極，33 厘米 x 5 毫米

12.DEPUY SYNTHES 04.013.612S       規格與參數：DePuy Synthes 空心專家逆行股骨釘，綠色，直徑 12。 x 160 毫米長，無菌

13. Smith & Nephew 71162014    規格與參數：Smith & Nephew 六角頭皮質螺釘，直徑 2。 x 14 毫米長

14.DEPUY SYNTHES 209.530       規格與參數：DePuy Synthes 不銹鋼空心螺釘，直徑 7。 x 130 毫米長，全螺紋

15.GYRUS ACMI 70240282       規格與參數：Gyrus ACMI Ultrasil 硅膠 Paparella 型 #1 排氣管，帶凸耳，內徑 1.14 毫米

16.COVIDIEN SIGC60MT       規格與參數：Tri-Staple 2.0 一次性卡盒，采用 Tri-Staple 技術，60 毫米尺寸

17.COVIDIEN 111983       規格與參數：Premium Plus CEEA 一次性圓形訂書機，21 毫米尺寸

18.DEPUY SYNTHES 224.765       規格與參數：DePuy Synthes 不銹鋼 LCP 干骺端骨板，334 毫米長，20 孔

19.COVIDIEN 6LGT       規格與參數：Shiley 成人可重復使用無套囊喉切除術管，白色，6 號

20.DEPUY SYNTHES 201.978       規格與參數：DePuy Synthes 不銹鋼支撐銷，直徑 1.8。 x 28 毫米長

云啟醫療專注醫療機構手術室內窺鏡與周邊設備的維修維保，為微創外科、腔內檢查與治療手術提供設備保障服務。
