品牌與產地：奧林巴斯Olympus

型號與REF：Olympus GIF-H290

送修單位：江華瑤族自治縣某醫院

廣州云啟醫療設備有限公司一家專業維修醫用內窺鏡公司。本著用戶為本，客戶至上的原則。憑著公司內有數十年維修經驗豐富的工程師做專業的技術支持，為廣大醫院及客戶系統的解決內窺鏡方面的疑難雜癥，如內窺鏡漏水漏氣、角度不足、成像花屏、水氣不通、物鏡損壞、插入管老化等等問題。本公司總是站在客戶角度考慮問題，及時與客戶溝通，減少客戶運營成本，讓內窺鏡在小修方面就能解決問題，盡量使客戶減少大修。這樣在同行業內，得到一致認可和好評。

雙波段光纖內窺鏡物鏡設計

１、設計原理

前置物鏡的設計過程中，全反射條件是光纖必須滿足的———光纖傳像束的數值孔徑要大于入射光線的數值孔徑。但在設計期間，前置物鏡的像方數值孔徑與光纖傳像束的物方數值孔徑的合理搭配只是一個必要條件。如圖１所示，對于軸上點Ａ的像點Ａ′而言，其成像光束的立體角相對于光軸對稱，但對于軸外點Ｂ的像點Ｂ′而言，其成像光束的立體角相對主光線是對稱的。ＡＡ′的光束正入射到光纖傳像束的接收面上，而軸外光束ＢＢ′是斜入射到光纖接收面上的。當傳像束的數值孔徑角與與物鏡Ｌ的像方孔徑角相等時，軸上光束ＡＡ′全部都能夠進入光纖傳像束，但對于軸外光束ＢＢ′來說，其主光線與光纖的接收面法線成視場角ω′，這樣就會使軸外光束ＢＢ′的部分下光線的入射角大于光纖傳像束的數值孔徑角而不能進入傳像束，其結果是會使傳像束不能接收到這部分光，類似于幾何光學中的攔光作用，并且隨著視場的增加，邊緣攔光效果逐漸明顯，使得輸出圖像邊緣帶較暗。

為了減少上述缺陷帶來的不便，應將前置物鏡設計成像方遠心光路。由于像方主光線平行于光軸，使得軸外光束ＢＢ′與軸上光束ＡＡ′一樣，正入射在光纖接收面上，如此就不存在攔光現象，輸入和輸出圖像光強分布基本一致，并充分利用了像方遠心光路可保證軸上和軸外像面照度均勻的特點。

光纖傳像束制造手段以及其自身的缺陷和不足，導致其較差的傳像效率、效果。所以在設計前置物鏡時，要充分利用傳像束的分辨率。為了保證光纖傳像內窺鏡系統最終的成像質量，前置物鏡的極限分辨率應大于傳像束的分辨率。

２、設計實例

２．１　設計要求

現設計一光纖傳像光學系統的前置物鏡。根據實際應用確定參數如下：傳像束截面直徑φ＝１．６ｍｍ，數值孔徑ＮＡ＝０．４，傳像束單絲直徑為１６μｍ，在靜態下，光纖按正方形排列，它的空間評價頻率為３１ｌｐ／ｍｍ。前置物鏡的設計波長為可見光（０．４８６～０．６５６μｍ）與近紅外（０．７～１．１μｍ）雙波段，物方視場角２ω＝８０°，焦距ｆ′＝１．３ｍｍ，Ｄ／ｆ′＝１／４。

２．２　可行性分析

對于傳統的內窺鏡而言，視場相對較小，為使光線全部通過光纖束，設計像方遠心光路時可將孔徑光闌置于光學系統的前焦點處。但鑒于本文所設計的內窺鏡視場較大，這會使鏡頭橫向尺寸增大，相應的質量也隨之增加，并且由此帶來的高級像差的校正也相對較難。為此，我們選用“負－正”形式的反遠距結構。此種結構前組為負光焦度組，且ｆ′＜ｌ′Ｆ，可獲得較大視場，滿足了大視場的要求。后組為正光焦度組，并且孔徑光闌位于后透鏡組的前焦面處，符合像方遠心光路的要求。

電子內鏡原理及常見故障分析

電子內鏡亦稱電子攝像內鏡，1983年由美國WELCHALLYN公司發明并用于臨床。與纖維內鏡相似，其照明還用玻璃纖維導光束，但其傳像則以電子內鏡前端所裝的CCD，稱電荷耦合器件所代替。

CCD由光敏部分、轉換部分、輸出電路3部分組成。受光部分是由二極管組成，二極管彼此絕緣，有傳像傳色功能，一個獨立的二極管叫一個像素，二極管越多，則像素越多，圖像越清晰。電子鏡對彩色圖像接受的處理方式有2種：一種是順次方式，是指在燈光前加20~30r/s旋轉的RGB三原色濾光片，使黑白CCD束捕捉RGB的依次信號，通過記憶裝置變換成同時信號，原理如圖1所示；另一種是同時方式，指在CCD的成相鏡前鑲嵌彩色的管狀濾光片，使用彩色管狀濾光CCD。

順次方式的CCD叫作黑白CCD，其特點是CCD尺寸小，先端硬質部短而細，內鏡插入性能好，采用RGB順次旋轉光，顏色真實，但內鏡晃動大時有套色。同時方式的CCD叫作彩色CCD，其特點是CCD尺寸大，先端硬質部長而大，內鏡插入性能差，采用白光，顏色再現性差，產生假顏色。

電子內鏡的常見故障有很多，現將常見故障總結分析如下：

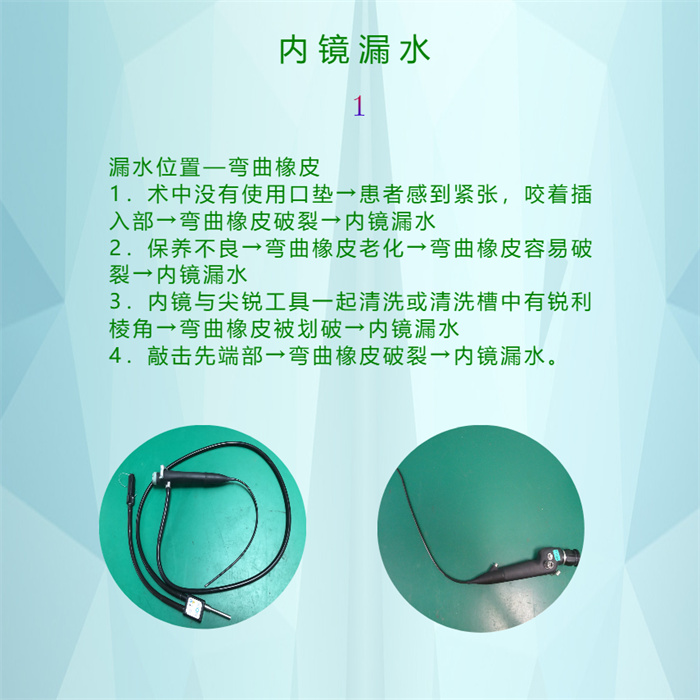

1漏水故障

內鏡是一種直接與人體接觸的設備，在為患者檢查的過程中還會進行某些治療的工作，完成后還要經過嚴格清洗消毒的環節，這些步驟都會由于外力的影響損傷到內鏡，導致內鏡外皮或內管穿孔，水進入內鏡內腔后會嚴重影響到內部的機械、光學和電子部分的裝置，導致內鏡無法使用。

1.1故障一

1.1.1橡皮漏水故障

在軟鏡插入部的彎曲管外套有一個橡皮，橡皮是用橡膠材料做的，它的特性是柔軟和有彈性，只有具備這種特性，軟鏡才能夠隨意變換不同的角度觀察圖像，但又由于它的這種特性，才容易出現破損漏水，影響鏡子的使用壽命。

1.1.2故障分析

（1）自然老化，橡皮變松變薄；（2）與尖銳的物件接觸或彎曲網破裂，鋼絲扎穿橡皮；（3）氣體消毒時，不正當使用機器，壓力沖爆橡皮；（4）手術中沒有使用口墊或口墊質量差，患者感到緊張咬破橡皮。

維修案例：

設備名稱：GIF-XQ260胃鏡

檢測故障：不能正常工作圖像閃，光束斷絲，角度緊，按鍵帽漏，鏡子進水嚴重

維修方案：更換CCD座，鋼絲，鋼網，光束，橡皮，處理按鍵帽

維修周期：7個工作日

保修周期：6個月

廣州云啟醫療設備有限公司是一家專業內窺鏡維修公司，OLYMPUS奧林巴斯 FUJIFNON富士能 PENTAX潘泰克斯 各系列電子內窺鏡和纖維內窺鏡包括胃鏡。腸鏡 十二指腸鏡 纖維支氣管鏡 纖維膽道鏡纖維鼻咽喉鏡 等各品牌各型號纖維內窺鏡 硬性維修品牌史托斯 史賽克 狼牌 奧林巴斯 艾克松 蛇牌 和國產品牌 好克 沈大 等。我公司與國外內窺鏡制造商和國外內窺鏡配件商有著良好的合作關系。我們擁有從事多年內窺鏡維修經驗的高級工程師團隊和一流檢測設備，我們將以最優質的質量，高效的服務，合理的價位，真誠與廣大醫院第三方維修公司和個人合作。超越客戶滿意是我們最終的目標。感謝多年以來廣大客戶及同仁的支持和信賴，您的認可是我們最大的成就！

軟鏡外觀檢測標準步

1.確認型號、機身號(型號通常標識在操作部把手、S蓋或?qū)Ч獠孱^上；機身號通常標識在操作部把手、目鏡部或?qū)Ч獠孱^上)；同時確認是否在保修期內(軟鏡小修無保修期，除特別原因，保修期通常是六個月)；

2.用放大鏡觀察先端部的CCD/像束物鏡蓋玻璃、光束蓋玻璃、C帽狀態(確認表面有無污垢、開裂、磨損等)；

3.觀察先端部噴嘴是否變形、偏位甚至缺失；

4.觀察彎曲部橡皮是否有拉皮、變色等老化現象，橡皮膠有無磨損、殘缺等現象；

5.觀察彎曲管蛇骨有無壓扁、變形；

6.觀察插入管表面是否有裂痕、壓痕、變色、腐蝕、皺折等現象；

7.觀察插入部錐形套是否良好（有無破損或老化松弛現象）；

8.觀察鉗子座、吸引座是否完好（有無磨損）;

9.觀察操作把手有無變形、裂縫等現象；

10.觀察控制按鈕有無破損、變色、變形等現象；

11.觀察目鏡玻璃有無開裂、模糊等現象；

12.觀察導光蛇管有無皺折、破裂、壓痕、變色、腐蝕等現象；

13.觀察導光蛇管兩端錐形套是否良好（有無破損或老化松弛現象）；

14.觀察導光插頭桿部導光桿是否松動；

15.觀察水瓶接口、吸引接口、S端子是否生銹、變形等現象；

16.觀察CCD電氣接點是否有氧化、腐蝕、斷裂等現象。

維修案例一：

日本Fujifilm富士電子上消化道內窺鏡EG-580RD

580系列內窺鏡

富士580系列以其適用于各種用途的廣泛特殊功能

EG-580RD

高分辨率CCD確保生動和高清圖像，而新設計的近焦光學系統增加了獲得更詳細圖像的可能性，有助于匯編廣泛的診斷數據。

與FICE結合使用，它為近距焦的血管和表面圖案提供更好的對比度，強調組織方面和血管的結構。

智能彎頭

智能彎頭從210°向上角度和小彎曲半徑提供出色的機動性、觀察和治療性治療。

由于靈活的彎曲能力以及較小的彎曲半徑，可以輕松治療難以觸及的病變。

維修案例二：

設備名稱：OLUMPUSGIF-260胃鏡

檢測故障：插入管破裂，鉗子管折斷，鏡子進水插入管破裂，鉗子管折斷，鏡子進水

維修方案：更換插入管，鉗子管，水氣管，彎曲管,噴嘴，橡皮

維修周期：15個工作日

保修周期：6個月
