品牌與產地：賓得PENTAX

型號與REF：PENTAX FB-18RBS

送修單位：中國人民解放軍第一某醫院

廣州云啟醫療設備有限公司專業致力于為廣大用戶提供所需的服務，同時為客戶排憂解難，提供技術支持與咨詢服務，質量是生存之本，服務是發展之源！注重質量，優化服務是我們的追求！誠信經營，務實合作，回報客戶！是我們的經營理念！未來，我們將一如既往地秉持專業誠信的理念，專注客戶的追求，不斷地求新求專，用更先進、更可靠、更專業的產品回報客戶，用先進技術和解決方案幫助客戶創造價值，與客戶攜手，共創輝煌未來。

OLYMPPUS電子內鏡系統維護及常見故障處理

日本OLYMPPUS公司生產的電子內鏡系統在許多醫院中有著廣泛的應用。其基本原理就是用微小的攝像88G安裝在內鏡的先端代替纖維內鏡的導光束，把圖像的光信號變成電信號，然后通過圖像處理裝置對信號進行高速處理再顯示到顯示器上。其主要由主機系統和電子內鏡各部分組成。現就其維護及常見故障的處理辦法介紹如下：

1.主機系統

OLYMPPUS電子內鏡主機系統由主機、光源、監視器幾部分組成。

主機結構緊湊，設計合理，故障率較低。其放置在光源上方，長時間使用機器較熱，定期對機殼兩側通風散熱口進行除塵，使熱量及時放出。我們曾遇到一例主機故障，系電源變壓器#0V輸出繞組燒斷，#0V繞組所接電源板也燒壞，更換電源變壓器及電源板后故障排除。光源提供可調亮度的照明光源和一個限壓的送氣氣泵。源燈泡采用高壓氙燈，額定使用時間為500小時，光源前面板裝有水銀計時器。由于燈泡發熱溫度較高，在更換時燈泡與散熱座之間涂抹導熱硅脂，使其有良好的散熱效果。監視器一般采用.(>*監視器，使用穩定可靠，故障率較低。

2.電子內鏡

電子內鏡主要分電子胃鏡和電子腸鏡，在日常使用中故障率較高，其主要由先端部、彎曲部、插入部、操作部、導光連接部、導光插入部幾部分組成?，F(xiàn)就其結構及相關維護介紹如下：

2.1先端部。電子內鏡經臨床使用，免不了有些污垢粘附于88G表面，影響視野清晰，在對88G表面清潔時，可用細紗布或擦鏡紙蘸少許酒精溶液擦拭。臨床使用中如發現監視圖像模糊，像有霧狀，此系內鏡先端部CCD受潮氣侵入，一般應停止使用，送專業維修站處理。如繼續使用可造成故障進一步擴大，更甚者損壞CCD。先端部主要故障發生于噴口處，噴口在先端設計為90度拐角，體腔內液質（如胃液）和止血、染色等藥物的倒流后積貯，造成噴口堵塞。由于噴口較小，反流也不可能很大，一般使反流物貯留在噴口的彎道與氣水管道的連接處，處理時多半要將噴口拆下清理，安裝時用專用膠粘好，比較麻煩，因此臨床使用后一定要用充分的水沖洗內鏡管道。

2.2彎曲部常見故障為彎曲橡皮管老化膨脹、針孔等。日常保養時經常對彎曲部進行檢查，防止液體或潮氣由此侵入CCD，造成更大損壞。

2.3插入軟管部很少故障，主要避免由受檢者配合不好，造成軟管被咬傷。

奧林巴斯維修：

290 系列：電子胃腸鏡（GIF-H290等）、電子支氣管鏡（如 BF-Q290）等

260 系列：電子胃腸鏡（如 GIF-H260）、電子支氣管鏡（如 BF-260）等

170 系列：電子胃腸鏡（如 GIF-H170）、電子支氣管鏡（如 BF-Q170）等

其他電子鏡系列：電子輸尿管鏡（如 URF-V）、電子膽道鏡（CHF-V）等

纖維軟鏡系列：纖維輸尿管鏡（如 URF-P6）、

纖維膽道鏡（如 CHF-P60）、纖維支氣管鏡（BF-P60、 LF-TP）等

富士維修：

600 系列：電子胃腸鏡（如 EG-600WR等等）

590 系列：電子胃腸鏡（如 EG-590WR等等）

450 系列：電子胃腸鏡（如EG-450WR5等等）、電子支氣管鏡（如 EB-450T）等

200 系列：電子胃腸鏡（如 EG-250WR5）、電子膽道鏡（如 EO-270F）等等

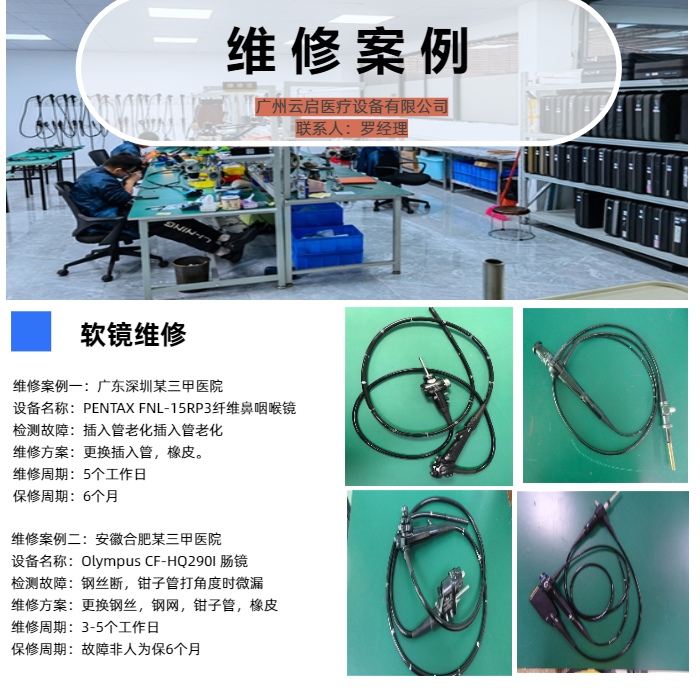

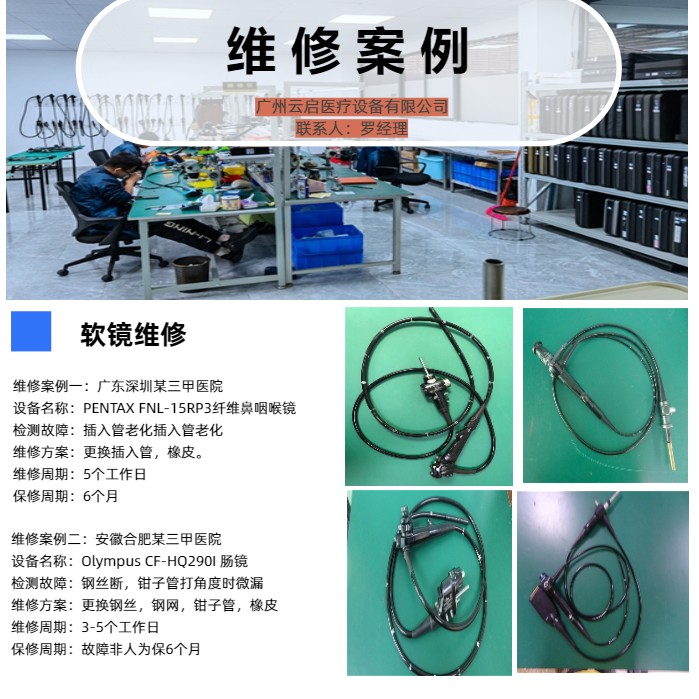

維修案例：

設備名稱：OLYMPUSBF-P20支氣管鏡

檢測故障：內部有水氣，插入管破漏水，插入管破裂。

維修方案：更換像束、插入管、鉗子管、橡皮

維修周期：7個工作日

保修周期：3個月

廣州云啟醫療設備維修有限公司是一家專業從事進口及國產醫療設備第三方維修服務的公司。主要針對：攝像主機、攝像頭、高頻電刀、動力系統、動力手柄、超乳手柄、冷光源、軟鏡、硬鏡、探頭、手術器械等，提供一站式維修服務。我司擁有一支技術過硬，維修經驗豐富的技術團隊，有著近十年的醫療設備專業的維修經驗。本著‘專業，負責，卓越，高效，可靠’的服務宗旨，贏得客戶們的信賴。

軟鏡維修案例：浙江某醫院OLYMPUSCHF-P60纖維膽道鏡；檢測結果：插入管破裂、光束斷、視野模糊；服務方案：更換像束、光束、鉗子管、插入管、鋼絲、橡皮；服務周期：7個工作日。

軟鏡維修案例：浙江某醫院OLYMPUSCYF-2纖維膀胱鏡，檢測結果：橡皮漏水、視野模糊；服務方案：更換像束、光束、鉗子管、插入管、鋼絲、橡皮；服務周期：5個工作日。

廊坊市某醫院，OLYMPUSCF-Q240I腸鏡，檢測結果：鋼絲斷、旋鈕漏水。服務方案：更換鋼絲組件、旋鈕組件、橡皮。服務周期：5個工作日。

維修案例一：

一次性吸引按鈕

一次性使用的抽吸按鈕使醫生能夠始終進行清潔和較少中斷的抽吸。內窺鏡的內部結構也得到了改進，進一步提高了抽吸性能。

實現高操作性的輕量級握把

重量輕的手柄減輕了醫生在內窺鏡操作過程中的壓力。為了增強可操作性，設計和按鈕的布局自然適合醫生的手。

插入更順暢

縮小的遠端硬和彎曲部分提高了內窺鏡的柔韌性，允許更順暢地插入上葉支氣管。

插入更順暢 插入更順暢

提高上葉支氣管的插入能力

重量輕的連接器

530系列內窺鏡中包含的連接器纖細、輕便且易于操作。當內窺鏡必須被移除/連接以進行清潔和消毒時，程序現在大大減少了麻煩。

維修案例二：

設備名稱：PENTAXFB-15RBS纖維支氣管鏡

檢測故障：黑點多，插入管皺折。黑點多，插入管皺折。

維修方案：（更換像束，插入管，鉗子管，水氣管，橡皮等）

維修周期：7個工作日

保修周期：3個月
