品牌與產地：賓得PENTAX

型號與REF：PENTAX EB-1570K

送修單位：晉州某醫院

廣州云啟醫療設備有限公司是專業的內窺鏡系統售后服務商，提供史托斯(STORZ)、史賽克(Stryker)、狼牌(WOLF)、施樂輝(Smith&Nephew)、奧林巴斯(Olympus)、美敦力(Medtronic)、強生(Harmonic)、蛇牌(Aesculap)、康美(CONMED)、林弗泰克(Linvatec)、諾道夫(RUDOLF)、艾克松(XiON)、賓得(PENTAX)、銳適(Arthrex)、威力(Valleylab)、愛爾博(ERBE)、博威(Bovie)、眼力健(AMO)、愛爾康(Alcon)、博士倫(Barschlomb)、彼岸(BienAir)、司邁(ScanMed)等的設備維修；我們的技術服務質量過硬、響應速度快!

摘要】這篇文章主要講述電子內窺成像CCD的二種工作方式，并進行一個比較。

【關鍵詞:】電子內鏡CCD偉倫.光電藕荷器,彩色CCD.黑白CCD.順序方式同時方式.

圖6超級CCD示意圖

色彩還原性：由紅、綠、藍組成的色彩可以得到任何顏色，被稱為三原色。以往彩色CCD的制作工藝中，薄膜的色彩是由洋紅、青、藍和靛色組成，其還原性不好，很難體現如朱紅等顏色，而近幾年隨著科技的發展，薄膜的色彩也改為紅、綠、藍三原色，因此，目前兩種CCD的色彩還原性也相差無幾。

內鏡的外直徑：CCD的大小直接影響到內鏡的外徑，而且影響到先端硬質部的長度，從目前所有同等檔次和類型的內鏡比較上看，同時方式成像的內鏡并不比順次的內鏡粗，有些甚至更細，如最。細的經鼻內鏡外經只有5毫米左右，電子支氣管鏡最。細的也只有4毫米，因此，CCD的成像方式將很難再影響內鏡的外直徑。

目前，民用的數碼相機和數字?jǐn)z像機都采用彩色CCD技術，包括軍事和氣象人造衛星上的攝像頭，因此從以上的對比來看，彩色CCD在內鏡的應用中將更有發展前景。

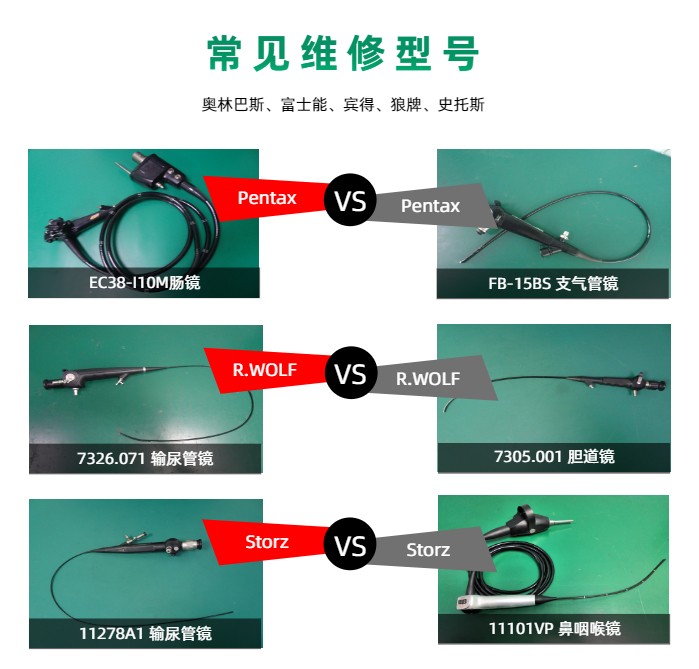

廣州云啟-軟鏡維修常見型號

FUJINON富士能軟鏡維修常見型號：

胃鏡：EG-99WR、EG-200FP、EG-200HR、EG-200PE、EG-250FP、EG-250HR、EG-250WR、EG-250WR5、EG-250PE、EG-250PE5、EG-250D5、EG-270N5、EG-410HR、EG-410PE、EG-450WR5EG-450PE5、EG-470N5、EG-450CT5、EG-450D5、EG-450ZW5、EG-490WR5、EG-490ZW5、EG-590ZWEG-590WREG-530NEG-530WREG-530FPEG-530CTEG-530D、EG-590ZW/M、、EG-530N、EG-530N2等。

腸鏡：EC-99WM、EC-200MR、EC-200MP、、EC-250WM、EC-250WM5、EC-250MP、EC-250MP5、EC-410HM、EC-410HI、EC-410HL、EC-410WI、EC-410LT、EC-410D、EC-410WM、EC-410MR、EC-450WM5/I5/L5、EC-450MP5、EC-450ZW5、EC-590ZW/M、EC-590ZW/LEC-590WMEC-590WL等

十二指腸鏡：ED-200XT、ED-250L5、ED-250T5ED-250L5、ED-250XL、ED-250T5、ED-250T8、ED-450L5、ED-450L8/B、ED-450T5、ED-450T8、

支氣管鏡：EB-270S、EB-270T、EB-270P、EB-470P、EB-470T、EB-470S

維修案例：

設備名稱：PENTAX FI-10BS支氣管鏡

檢測故障：圖像有黑點，插入管扁，鋼絲斷，鉗子管堵圖像有黑點，插入管扁，鋼絲斷，鉗子管堵

維修方案：更換像束、光束、插入管、鉗子管、鋼絲、橡皮。

維修周期：7個工作日

保修周期：3個月

廣州云啟醫療設備有限公司擁有設備先進及大批專業的高科技人才和經營管理人才。以高質量生產、為客戶提供高品質產品及服務。公司堅持“以服務為中心，品質是公司的基石”為基本原則，“樹精工品質、創一流服務、立業內品牌”為經營理念，以“誠信務實”為工作態度，服務于客戶

富士能胃腸鏡EPX－2200主機冷光源維修

1.故障現象

一臺富士能電子胃腸鏡冷光源主機在使用中突然停止工作，電源指示燈不亮。

2.故障分析

經拆機檢查，明顯看到開關電源保險管燒炸，證明供電的開關電源內有嚴重的短路，拆開電源盒，發現內部有很多灰塵，清理干凈后檢查電路，發現大功率場效應開關管k2372已擊穿短路，還有兩個5w10Ω大功率保險電阻也已燒斷，其他沒有發現異常。檢查了主機的其他電路沒有發現異常，初步判斷故障明顯是由于灰塵太多遇潮濕空氣引起的開關電源高壓放電擊穿大功率場效應開關管、燒壞保險電阻和保險管而引起主機停電工作。

3.故障檢修

換新所有檢查出的已壞原件，再仔細檢查電路，已經沒有短路現象了，把電源盒安裝回機箱，開機試機，機器沒有反應，很明顯，開關電源沒有起振，所以無輸出。又拆開電源盒檢查換上的元件，沒有再次被燒壞，懷疑還有元件有問題，由于沒有電路圖，給檢修帶來不便。配合場效應開關管工作的還有一塊直立的小電路板，上面有集成塊和很多貼片元件，判斷可能是這塊脈沖調制控制板故障，它不工作就會影響電源不起振，整機不工作。由于是進口機器，無法找到相同的替換板，暫時無法修好。后在修理電視機開關電源時，發現應用的一種超級智能開關電源模塊，該模塊自含起振電路。試想拿來代替，經查原裝開關管k2372參數為25A、500V、160W，而模塊上的開關管k2648參數為9A、800V、150W。

維修案例一：

設備名稱：奧林巴斯BF-30纖維支氣管鏡

檢測結果：1、圖像大量黑點，龜裂嚴重;2、插入管老化，中部有壓痕;3、彎曲管前端壓扁;4、光束斷一條。

維修方案：1、全拆鏡子;2、更換插入管;3、更換鉗子管;4、更換角度鋼絲;5、更換螺紋管組件;8、更換彎曲橡皮 ;9、更換導像束;10、更換導光束;11、密封內鏡;12、各項性能測試。

維修周期：10個工作日

保修周期：六個月

維修案例二：

設備名稱：OLYMPUSBF-1T40纖維支氣管鏡

檢測故障：插入管銹蝕，圖像黑點多等插入管銹蝕，圖像黑點多、光束斷絲。

維修方案：（更換像束，光束、鉗子管、插入管、彎曲鋼網，鋼絲組件，橡皮）

維修周期：10個工作日

保修周期：3個月

相關手術耗材：

1. Smith & Nephew 71322050    規格與參數：串聯雙極種植體，28 ID x 50 mm OD

2. ETHICON B15LT    規格與參數：Endopath Xcel Stability Sleeve 無刀片套管針，直徑 15。 x 100 毫米 L 軸

3.DEPUY SYNTHES 04.501.018.01       規格與參數：MatrixRib 鈦?zhàn)怨ユi緊螺釘，直徑 2.9 x 8 毫米長

3.DEPUY SYNTHES 281.750S       規格與參數：DePuy Synthes 不銹鋼 DHS 短管板，5 孔，145° 角，無菌

4.DEPUY SYNTHES 04.032.085S       規格與參數：DePuy Synthes 鈦轉子固定釘螺釘，直徑 11。 x 85 毫米長，無菌

5.DEPUY SYNTHES 309.69       規格與參數：DePuy Synthes 提取螺栓，適用于 6.5 和 7 毫米螺釘

6.DEPUY SYNTHES 280.251       規格與參數：DePuy Synthes 不銹鋼 DHS/DCS 單步拉力螺釘，直徑 12.7。 x 50 毫米長

7. MEDTRonIC 1882040    規格與參數：Medtronic 不可旋轉直下鼻甲竇刀片，直徑 2 毫米。 x 11 厘米長

8. ETHICON 1974    規格與參數：Surgifoam 可吸收明膠海綿，2 x 6 厘米 x 7 毫米

9. MEDTRonIC 75BA40L    規格與參數：Midas Rex 凹槽球形切削銼，頭部直徑 4 毫米，長度 7.5 厘米

10. Smith & Nephew 71225048    規格與參數：TC-100 皮質螺釘，直徑 4.5 x 48 毫米長

11. Smith & Nephew 71111579    規格與參數：Hewson 縫合獵犬，10.1 英寸長

12. ETHICON PLEE45A    規格與參數：Echelon Flex GST 系統長動力 Plus 訂書機，45 毫米，44 厘米長

13.DEPUY SYNTHES 04.034.567S       規格與參數：DePuy Synthes 空心專業脛骨釘，帶近端彎曲，淺綠色，直徑 11。 x 435 毫米長，無菌

14.DEPUY SYNTHES 02.112.144       規格與參數：DePuy Synthes 不銹鋼右側 LCP 外側遠端腓骨骨板，尺寸 2.7/3.5 毫米，長度 125 毫米，7 孔

15.DEPUY SYNTHES 04.004.009S       規格與參數：DePuy Synthes 鈦端蓋，帶 T40 Stardrive 凹槽，5 毫米長，無菌

16. MEDTRonIC 10BA50D    規格與參數：Midas Rex Legend 鉆石球解剖工具，頭部直徑 5 毫米，軸長 10 厘米

17. MEDTRonIC 3155635    規格與參數：Skeeter 硬質合金凹槽 Oto-Flex 毛刺，紫色，0.5 直徑。 x 98 毫米長

18.DEPUY SYNTHES 04.034.255S       規格與參數：DePuy Synthes 空心專業脛骨釘，帶近端彎曲，深藍色，直徑 8。 x 375 毫米長，無菌

19.DEPUY MITEK 14376-16       規格與參數：Biomet 非鎖定空心松質骨螺釘，直徑 4。 x 16 毫米長

20.COVIDIEN PCO4VP       規格與參數：Parietex 聚酯和聚乙醇酸-乳酸復合腹側貼片，直徑 4.6 厘米。

云啟醫療專注醫療機構手術室內窺鏡與周邊設備的維修維保，為微創外科、腔內檢查與治療手術提供設備保障服務。
