品牌與產地：賓得PENTAX

型號與REF：PENTAX EB-1970K

送修單位：梁山縣某醫院

廣州云啟醫療設備有限公司成立于2016年1月，公司主要致力于軟性內透鏡醫療器械維修、醫療技術信息的咨詢服務，服務的對象醫院、醫療器械公司從業者等。經過幾年的發展，維修項目包括：

電子鏡：電子胃鏡、電子腸鏡、電子支氣管鏡、電子膽道鏡、電子喉鏡、電子十二指腸鏡、電子小腸鏡、電子結腸鏡等

纖維鏡：纖維支氣管鏡、纖維膽道鏡、纖維鼻咽喉鏡、纖維十二指腸鏡、纖維膀胱鏡、纖維輸尿管鏡、纖維宮腔鏡等。

一種面向超聲膠囊內窺鏡的成像裝置

摘要:針對現有膠囊內窺鏡不能檢測深層次組織病變信息的缺點，設計了一種面向超聲膠囊內窺鏡的單振元超聲掃描成像裝置。該裝置通過往復運動的微型電機帶動單陣元超聲換能器進行掃描成像，超聲成像由外部控制電路和個人計算機上位機組成，膠囊內窺鏡掃描裝置由外殼、微型扇型轉動電機和單振元超聲換能器組成。利用單振元超聲掃描成像裝置可完成扇掃的膠囊內窺鏡裝置的組裝和超聲成像系統設計，搭建實驗平臺，在上位機上顯示成像效果。結果表明，該裝置成像清晰，有應用于超聲膠囊超聲器件中的潛力。

關鍵詞:膠囊內窺鏡;超聲成像;單振元;現場可編程邏輯門陣列;扇形掃描;希爾伯特變換

膠囊內窺鏡是一種用來檢查人體消化道的醫療儀器設備，形狀大小與膠囊類似。傳統內窺鏡是從口腔進入體內，操作性強，但會給患者帶來極大不適感，有些患者因接受不了這種痛苦而拒絕檢查。膠囊內窺鏡體積像普通膠囊大小，患者可將其吞入，腸胃檢查后又可從體內排出，這樣消除了傳統內窺鏡插入操作帶來的痛苦?，F(xiàn)有的膠囊內窺鏡檢查具有無創傷、無痛苦及無交叉感染的優點，將生物醫學、信息通訊、圖像處理和光電工程等多學科技術集為一體，是一種新型的無線檢測系統。主要用于診斷小腸腫瘤、克羅恩病和不明原因消化道出血等疾病。近年，隨著技術的不斷發展進步，出現了可用來檢查結腸和食管的膠囊內窺鏡，進一步擴大了膠囊內窺鏡的使用范圍。其原理是基于普通光學成像技術，但只能觀察腸道內部表面的病變情況，深層次的組織信息難以被探測到。管壁壁厚等信息也無法通過膠囊內鏡獲得。超聲成像可以獲得表面以下深層次的組織信息，進而獲得更多有價值的組織信息。本研究提出一種面向超聲膠囊內窺鏡的單振元超聲掃描成像裝置的方案，該裝置利用微型電機帶動超聲換能器旋轉掃描的超聲成像，可顯著降低超聲成像系統的復雜度和成本。同時，基于單振元成像，可降低超聲功耗，延長膠囊工作時間，節約成本。

奧林巴斯290系列電子內鏡的常見故障及預防

3.內鏡漏水檢測基本方法及其對故障預防的重要性漏水檢測是早期發現內鏡浸水相關故障的極為重要的方法。忽略漏水檢測，使得發現故障較晚，造成浸水故障范圍擴大。易造成CCD燒毀、金屬部件生銹等嚴重故障，大大縮減內鏡使用壽命，同時帶來高額維修費用。因此清洗消毒前應按照正確的方法進行測漏。

第一，檢查氣泵和測漏器。將測漏器連接到氣泵測漏接口上，打開氣泵電源，用手指輕按測漏器接頭帽中突起時，確認測漏器能排出空氣。第二，確認測漏器接頭帽內側無水，確認290內鏡通氣接口的側面、正面及正面內側的縫隙無水。第三，將測漏器的接頭帽連接到290內鏡的通氣接口上，順時針旋轉直到不能旋轉為止。第四，在入水前，檢查內鏡的彎曲橡皮是否有輕微的隆起。第五，內鏡放入水池中后，先用手除去內鏡表面的氣泡，先端部可通過操作角度旋鈕進行檢查，內鏡放置于水中至少30s，觀察先端彎曲部、每個管道處及內鏡所有表面是否有氣泡冒出。

若發現有氣泡冒出，說明內鏡對應部件有損傷，內鏡必須立即停止使用。第六，測漏完成后，把290內鏡從水池中拿出，用干燥紗布將測漏器接頭帽和內鏡通氣接口連接處擦干，關閉氣泵，把測漏器從氣泵的測漏接口拔出來一些，等待30s或直到彎曲部的橡皮恢復原狀不膨脹，再把測漏器與內鏡通氣接口斷開。用手捏先端彎曲橡皮部分進行確認。

4.小結

290系列內鏡由一系列結構精密的光學部件和電子設備組成，具有成本較高、功能復雜的特點。所以需做好設備使用前的檢查工作，設備故障分析處理以及預防性維護。本研究通過分析故障的成因，發現大部分故障均可以通過預防性維護進行干預。良好的預防性維護不僅是保證設備處在最佳工作狀態中的一個重要環節，還可以有效地降低設備的故障率，為設備的安全、有效使用提供了可靠保證。

維修案例：

設備名稱：奧林巴斯BF-260電子支氣管鏡

檢測故障：漏水插入管老化，橡皮漏，鉗子管壓扁且漏水，角度不夠，蛇骨被壓，光束暗，C套破

維修方案：更換插入管、鉗子管、蛇骨、C套、光束、橡皮、鋼絲

維修周期：5個工作日

保修周期：3個月

廣州云啟醫療設備有限公司以醫療設備維修為主、附帶醫療設備供應的服務公司。公司由多名經驗豐富的高級工程師聯合組成，人員的技術與素質強強聯合，從而能更好的為各醫療單位、醫療設備生產廠商、經銷公司提供最全面的服務，本公司憑借過硬的技術和優質的服務，已與眾多醫院、醫療廠商建立了良好的信譽合作關系，我們的服務優勢是更快捷更經濟更方便更全面。

奧林巴斯290系列電子內鏡的常見故障及預防

2.內鏡常見故障原因及預防

2.1噴嘴堵塞

原因分析：內鏡使用后內部管道殘留的體液，異物等干涸易造成噴嘴堵塞。噴嘴堵塞狀態下使用，可導致送氣、送水功能出現故障[6]。預防方法：保持噴嘴處管道清潔。第一，及時排除噴嘴口的流動液體；第二，確保水質。使用過程中為防止堵塞，應在吸引時先保持送氣狀態，吸引后再次送水送氣操作，確保管道內無殘留液體。清洗過程中，每例檢查后進行清洗時，先使用送水送氣專用清洗按鈕對管道進行初步清洗，然后采用全管路灌流器進行內部管路沖洗[7-8]。

2.2彎曲橡皮針孔、重疊

原因分析：活檢鉗或連接部金屬鋒利部分與彎曲管接觸，以及用紗布大力擦洗彎曲部，都會造成彎曲橡皮損傷[9]。預防方法：彎曲橡皮由于材質原因，極易造成損傷，清洗及消毒時，請勿把內鏡與其他器械一起放置，避免重壓。使用及清洗過程中應按操作規程操作，不要大力擦洗彎曲部。

若彎曲橡皮出現重疊現象，應及時輕輕向下拉回原樣。否則重疊部分將增加患者的痛苦，嚴重時會出現出血等后果。長時間橡皮重疊會導致折疊處漏水，恢復原狀后，需要進行漏水測試。若漏水測試不通過，內鏡應停用，立即送修。

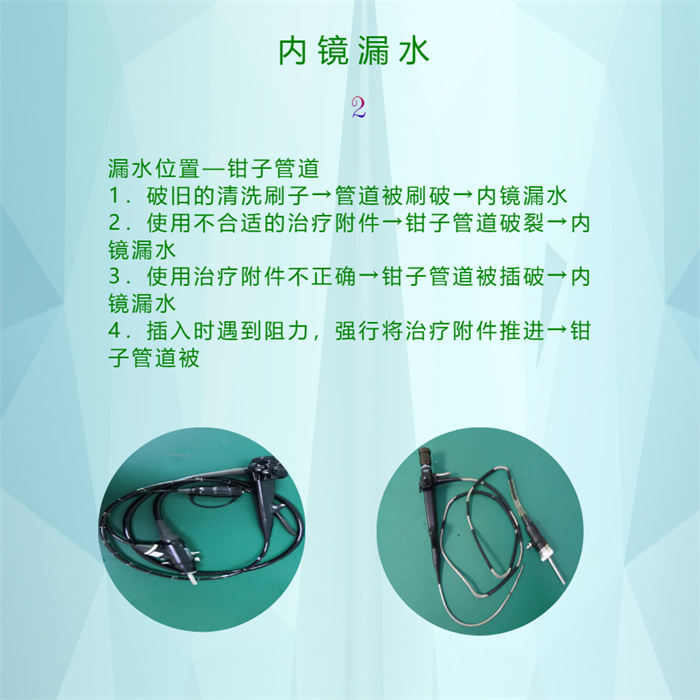

2.3鉗子管道漏水

原因分析：進出附件時若內鏡先端彎曲部沒有打直，易將內部鉗子管道磨損漏水。

預防方法：進行器械操作時先將內鏡先端至放松狀態，以免在彎曲部插入時受阻，強行通過后易造成鉗子管道損傷。鉗子管道損傷后，進行清洗、消毒時，水浸入內部易造成內部零件發生故障。故障無法從外觀上發現，每次使用后需要進行漏水測試，若測漏過程中鉗子插入口及鉗子管道出口處發現氣泡，說明鉗子管道有針孔，鏡子停止使用，立即送修，避免造成更嚴重的故障。

一旦內鏡鉗子管道穿孔出現漏水現象，內鏡在使用中不僅會出現圖像模糊、光亮度不足、遙控按鈕失靈等故障，在高頻電操作時，會出現漏電等嚴重醫療事故。內鏡鉗子管道發現漏水必須立即停止使用。

2.4插入管結晶

原因分析：內鏡使用后沒有及時進行床側清洗或插入管清洗不徹底，消毒時殘留蛋白質與戊二醛反應易在插入管表面形成結晶。

預防方法：使用后，床側清洗去除大量黏液，使用酶潔液分解表面蛋白質，流水下徹底清洗表面。

2.5吸引口磨損

原因分析：在抽出附件時手法錯誤，會使得吸引座磨損，導致內鏡無法正常吸引。預防方法：手指需拖住下方，水平方向抽出附件。吸引口磨損嚴重時會出現自動吸引，雖然吸引量很小，但是會使得送氣量不足，無法將胃完全撐滿，一直要保持長時間送氣狀態，造成檢查時間增長，增加患者的不適感。

2.6電氣接點腐蝕

原因分析：內鏡連接部在帶有液體的情況下插入光源，光源輸出接口殘留液體導致電氣接點腐蝕。

預防方法：內鏡插入光源前保證內鏡連接部干燥。電氣接點部生銹，電氣接觸性能變差，會造成內鏡畫面異常。此時必須立即停止使用，以免造成CCD部件燒毀。

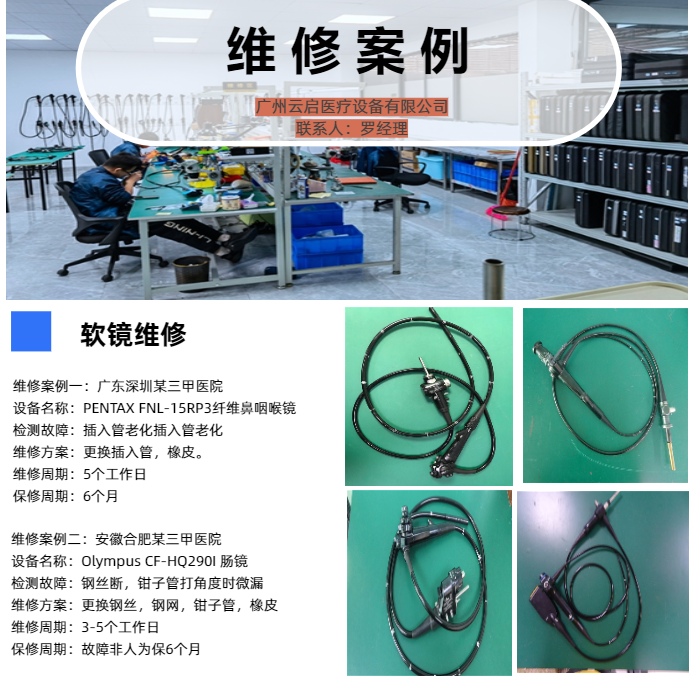

維修案例一：

設備名稱：PENTAXFB-15V纖維支氣管鏡

檢測故障：插入管老化。

維修方案：更換插入管、鉗子管，橡皮。

維修周期：5個工作日

保修周期：3個月

維修案例二：

設備名稱：OLYMPUSBF-P20支氣管鏡

檢測故障：圖像有黑點，視野模糊黑點較多，進水導致視野模糊，像束龜裂。

維修方案：更換像束、插入管、鉗子管、橡皮

維修周期：8個工作日

保修周期：3個月

相關手術耗材：

1.DEPUY SYNTHES 02.104.034       規格與參數：DePuy Synthes 不銹鋼左側 LCP 肱骨遠端關節外接骨板，尺寸 3.5 毫米，長度 302 毫米，14 孔

2. Smith & Nephew 71677110    規格與參數：Smith & Nephew 集成互鎖螺絲套件，110 毫米長

3.DEPUY SYNTHES 208.419       規格與參數：DePuy Synthes 不銹鋼空心螺釘，直徑 6.5。 x 120 毫米長，16 毫米螺紋長度

3. ETHICON TCT75    規格與參數：帶綠色重新加載的近端線性切割器，75 毫米尺寸

4.ConMED 9761A       規格與參數：Conmed 彎月形刀片，尺寸 4.2 毫米

5. Smith & Nephew 72200147    規格與參數：帶連續環縫合的 Endobutton CL Ultra 固定裝置，20 毫米尺寸

6.DEPUY SYNTHES 209.860       規格與參數：DePuy Synthes 不銹鋼自攻空心螺釘，直徑 7.3。 x 60 毫米長，32 毫米螺紋長度

7.DEPUY SYNTHES 212.113       規格與參數：DePuy Synthes 不銹鋼鎖緊螺釘，帶 T15 StarDrive 凹槽，直徑 3.5。 x 34 毫米長

8. Smith & Nephew 72202675    規格與參數：Fast Fix 360 弧形結推進器/縫線切割器和開槽插管套件

9. ZIMMER 431181    規格與參數：StageOne selec 髖關節頭水泥墊片模具，48 毫米尺寸

10. ETHICON DNX12    規格與參數：Dermabond Advanced 外用皮膚粘合劑，紫色，0.7 毫升

11.DEPUY SYNTHES 02.108.315       規格與參數：DePuy Synthes 不銹鋼兒科 LCP 髖關節板，58 長 x 19 毫米寬，150° 角

12.DEPUY SYNTHES 216.135       規格與參數：DePuy Synthes 不銹鋼松質骨螺釘，6.5 直徑。 x 135 毫米長，16 毫米螺紋長度

13.ConMED H9102       規格與參數：純銀大輪轂橢圓形毛刺，直徑 6 毫米。 x 13 毫米長

14. Smith & Nephew 890110    規格與參數：Richards Jet-Vac 髖關節套件

15.86389       規格與參數：COVIDIEN SHILEY 微喉口/鼻氣管插管帶套囊

16.DEPUY SYNTHES 247.706       規格與參數：DePuy Synthes 不銹鋼 X 型板，大號，36 長 x 20 毫米寬

17.GYRUS ACMI 70138004       規格與參數：Gyrus ACMI 弧形鋸齒刀片，直徑 4 毫米，凹窗，15° 角

18. Smith & Nephew 71642300    規格與參數：Smith & Nephew Blue Captured Recon 螺絲，直徑 6.4。 x 100 毫米長

19. ETHICON 810041BL    規格與參數：Gynecare TVT 恥骨后系統無張力支撐失禁，激光切割網

20.DEPUY MITEK 8155-40-016       規格與參數：Biomet 部分螺紋非鎖定松質拉力螺釘，4 直徑。 x 16 毫米長

云啟醫療專注醫療機構手術室內窺鏡與周邊設備的維修維保，為微創外科、腔內檢查與治療手術提供設備保障服務。
