品牌與產地：賓得PENTAX

型號與REF：PENTAX FI-16BS

送修單位：阿克蘇地區第一某醫院

專業的技術水平、成熟的維修團隊、先進的維修設備

進口配件、原廠品質，專做高品質維修

廣州云啟醫療設備有限公司公司一直秉承著“專業的技術、合理的價格、高效優質的質量、完善的保修服務”理念，確保每一個維修品都達到最高標準，讓每一位客戶滿意，目前高品質的維修已得到各地代理商和醫院的一致好評與認可。我們的目標是以“最優質的質量，最高效的服務，最合理的價格”來回饋廣大尊貴的客戶。我們希望通過我們的努力能在同行業中做到最好，能與廣大的客戶建立持久良好的合作關系。

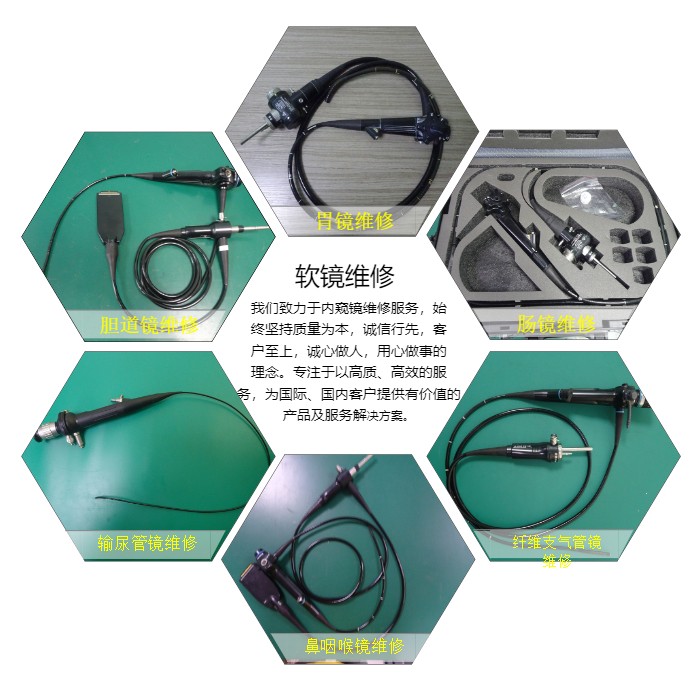

軟性內窺鏡維修等級：

小修：角度調整、維修送水送氣、更換橡皮；

中修：更換導光束、更換鋼絲組件、鉗道維修、更換鋼絲組件；

大修：更換插入管和鋼絲組件、更換插入管和導光束

特級維修：維修或更換成像組件CCD

軟性內窺鏡常見故障與維修：

角度不夠需調整角度；

橡皮漏水需更換橡皮；

光束斷或?qū)Ч夤芾匣韪鼡Q光束或?qū)Ч夤埽?/p>

圖像有黑點需更換橡束；

無圖像需更換或維修成像組件CCD;

電子內鏡原理及常見故障分析

電子內鏡亦稱電子攝像內鏡，1983年由美國WELCHALLYN公司發明并用于臨床。與纖維內鏡相似，其照明還用玻璃纖維導光束，但其傳像則以電子內鏡前端所裝的CCD，稱電荷耦合器件所代替。

CCD由光敏部分、轉換部分、輸出電路3部分組成。受光部分是由二極管組成，二極管彼此絕緣，有傳像傳色功能，一個獨立的二極管叫一個像素，二極管越多，則像素越多，圖像越清晰。電子鏡對彩色圖像接受的處理方式有2種：一種是順次方式，是指在燈光前加20~30r/s旋轉的RGB三原色濾光片，使黑白CCD束捕捉RGB的依次信號，通過記憶裝置變換成同時信號，原理如圖1所示；另一種是同時方式，指在CCD的成相鏡前鑲嵌彩色的管狀濾光片，使用彩色管狀濾光CCD。

順次方式的CCD叫作黑白CCD，其特點是CCD尺寸小，先端硬質部短而細，內鏡插入性能好，采用RGB順次旋轉光，顏色真實，但內鏡晃動大時有套色。同時方式的CCD叫作彩色CCD，其特點是CCD尺寸大，先端硬質部長而大，內鏡插入性能差，采用白光，顏色再現性差，產生假顏色。

電子內鏡的常見故障有很多，現將常見故障總結分析如下：

1漏水故障

內鏡是一種直接與人體接觸的設備，在為患者檢查的過程中還會進行某些治療的工作，完成后還要經過嚴格清洗消毒的環節，這些步驟都會由于外力的影響損傷到內鏡，導致內鏡外皮或內管穿孔，水進入內鏡內腔后會嚴重影響到內部的機械、光學和電子部分的裝置，導致內鏡無法使用。

1.1故障一

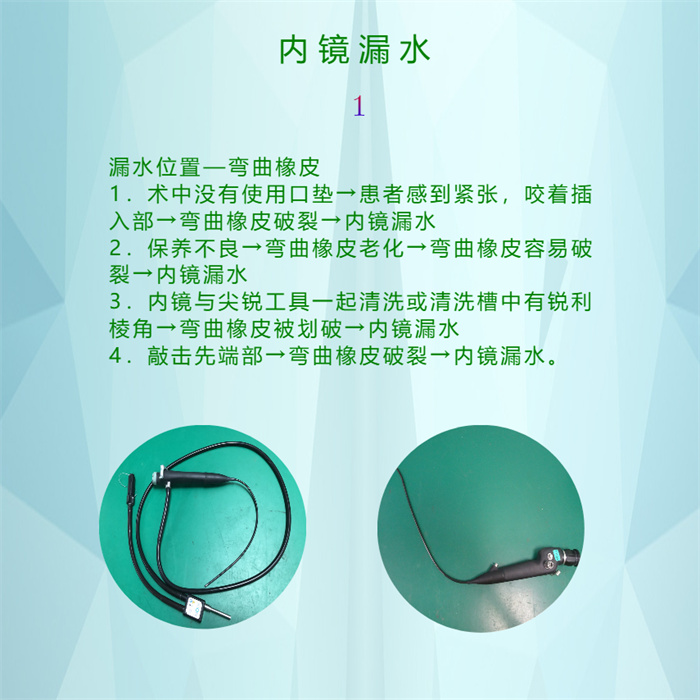

1.1.1橡皮漏水故障

在軟鏡插入部的彎曲管外套有一個橡皮，橡皮是用橡膠材料做的，它的特性是柔軟和有彈性，只有具備這種特性，軟鏡才能夠隨意變換不同的角度觀察圖像，但又由于它的這種特性，才容易出現破損漏水，影響鏡子的使用壽命。

1.1.2故障分析

（1）自然老化，橡皮變松變薄；（2）與尖銳的物件接觸或彎曲網破裂，鋼絲扎穿橡皮；（3）氣體消毒時，不正當使用機器，壓力沖爆橡皮；（4）手術中沒有使用口墊或口墊質量差，患者感到緊張咬破橡皮。

維修案例：

設備名稱：OLYMPUSBF-P40支氣管鏡

檢測故障：鉗子管不暢、插入管壓扁、圖像模糊、黑點約20個鉗子管不暢、插入管壓扁、圖像模糊、黑點約20個

維修方案：更換像束、光束、插入管、鉗子管、鋼絲、橡皮

維修周期：15個工作日

保修周期：3個月

廣州云啟醫療設備有限公司是醫療設備第三方售后服務商，專注于手術室的軟鏡維修項目。廣州云啟擁有行業領先的專業維修團隊，提供最有效的醫療設備解決方案，只注重用最低的價格提供最高質量的服務售后服務，并有全系列的庫存?zhèn)淦饭┛蛻魝溆谩?/p>

電子內鏡常見故障預防及處理

3.常見故障的預防及處理

3.1送氣、送水不暢的檢查方法將內鏡放入清洗槽，讓水沒過鏡頭并送氣，觀察水泡大小。水泡越小說明堵塞越嚴重。

3.1.1當送氣正常、送水不正常時，首先檢查水路是否密封，如內鏡與注水瓶接口連接是否完好、瓶蓋是否擰緊、水位是否充足。如果以上均正常，此時應考慮主機的氣泵是否有問題。

3.1.2當送氣正常、送水口射出的水線不成一直線，有分散、變方向情況，說明有部分堵塞。應反復送氣送水，再將酶洗液注入送氣、送水管道，及時分解凝固的蛋白質，再用OLYMPUS公司配置的全管道灌流器沖洗即能疏通輕微的堵塞。

3.1.3當無水泡溢出時，說明孔道嚴重阻塞。只能由公司方維修才能解決，切不可自行用針類器具貿然行事，造成鏡體漏氣、漏水，輕則引起內部器件銹蝕，重則CCD受損導致電子內鏡不能正常工作。

3.2為了及時發現彎曲部橡皮和鉗道管的損壞而不至于損壞CCD，最好檢查前進行漏水檢測，以保持鏡體的密封性。正確連接漏水檢測器后，在清水中觀察內鏡前端橡皮管的膨脹，如無氣泡，說明無滲漏；反之，則說明有滲漏，應盡快聯系廠家維修。

3.2.1長時間的使用會出現彎曲部橡皮磨損的痕跡。因此，操作人員在進鏡、退鏡時應盡量減少與牙墊接觸；在檢查、清洗、消毒內鏡的過程中不能將其碰到銳利的物品和器械，以免劃傷彎曲部的橡皮。

3.2.2認真規范地清洗內鏡，盡可能減少殘留物滯留外表管，造成鏡身材料老化龜裂。

3.2.3盡量減少對鉗道管內壁的磨損。在送器械的過程中可先將鏡身回直，待器械從管道孔送出后再調節角度，動作要輕柔，碰到阻力時不能強行插入。做內鏡下治療時器械應伸出鉗道管≥2cm，對準治療目標再踏開關。

3.3操作者通過旋轉鏡身的方法，以減少對角度鈕的調節。調節角度時應在“自由”狀態下旋轉角度鈕，用力輕柔而均勻，并盡量緩慢扭動，避免暴力和過度彎曲。

3.4室溫最好調節在22℃~25℃時使用。不用時放入專用恒溫消毒柜內并保持干燥，避免陽光直射和高溫、潮濕。

總之，有效預防和及時處理常見故障是提高圖像質量、延長使用壽命的關鍵因素。因此，每一位內鏡護士都要加強工作責任心，掌握OLYMPUS電子內鏡的結構功能及正確的使用和維護保養方法，并由專人定期、不定期對常見故障做到重點預防、及早發現、及時排除，為臨床提供高質量的圖像信息，確保醫療安全。

維修案例一：

設備名稱：OLYMPUSBF-P60支氣管鏡

檢測故障：圖像模糊、黑點多黑點多、光束暗、插入管老化、橡皮破裂

維修方案：（更換像束、光束、鉗子管、彎曲管、插入管、橡皮)

維修周期：20個工作日

保修周期：3個月

維修案例二：

設備名稱：OLYMPUSBF-P60支氣管鏡

檢測故障：圖像黑點插入管老化、圖像黑點、光束斷、鉗道口漏，角度緊

維修方案：更換像束、插入管、光束、鉗子管、鋼絲、橡皮、螺旋管

維修周期：7-10個工作日

保修周期：3個月
