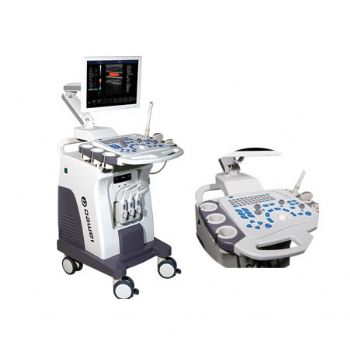

DW-C8 彩色多普勒超聲診斷儀

產品性能

高集成數字式彩色多普勒技術 寬頻探頭，頻率范圍從2.0MHz到10.0MHz 強勁的組合式模塊化軟件設計 全數字式大容量圖像存貯和文件歸檔管理適用范圍 用于人體超聲診斷檢查。

高集成數字式彩色多普勒技術

?????? 寬頻探頭，頻率范圍從2.0MHz到10.0MHz ；強勁的組合式模塊化軟件設計 ；全數字式大容量圖像存貯和文件歸檔管理

適用范圍

用于人體超聲診斷檢查。

系統描述

尺寸： 主機 570mm*780mm*970mm（不含顯示器）；顯示： 17英寸液晶顯示器 ；電源要求： 交流（AC）220V±22V 50Hz±1Hz ；輸入功率： 350VA ；

顯示模式

黑白圖像：B、2B、4B、左右B|M、B|D、PW、M、B模式局部放大

血流圖像：頻譜：B/D、B/C/D CFM：B|C|D、B|C|M、B|C雙實時、PW、CFM、CPA

彩色血流圖像調節參數：多普勒頻率、取樣框位置和大小、基線、彩色增益、偏轉角度、壁濾波、累積次數等。 顯示深度 ；連續可調

聚焦 ：電子聚焦+聲透鏡聚焦；發射具有單焦點、雙焦點、三焦點和四焦點工作方式 ；接收連續動態聚焦 ；信號處理/多普勒聲音 ；動態濾波 ；正交解調；總增益調節 ；復合型增益技術：8段TGC和D-AGC；

B型、C型、D型總增益分別可調 ；低通濾波 ；二次抽樣；發射電壓調節 ；多普勒立體聲輸出音可調

圖像處理

??????? 動態范圍變換與對數壓縮；時間濾波 ；空間濾波 ；幀相關 ；邊緣增強 ；灰階變換 ；B|M式或M；掃描速度；線密度控制 ；掃描角度/寬度控制 ；圖像優化處理 ；圖像左右翻轉 ；圖像上下翻轉 ；圖像黑白翻轉 ；圖像多角度旋轉；彩色灰階條倒置選擇 ；組織圖像與血流圖像的復合處理 ；黑白圖像分辨率1024×768×8bit （256灰階） ；彩色圖像分辨率 1024×768 8bit×8bit×8bit 彩色編碼

?？茍D像選擇（選配）

選擇腹部：肝、膽、脾、腎、胰腺科目 ；基本測量計算功能 ；B模式基本測量：距離、角度、周長和面積（橢圓法、軌跡法）、體積、直方圖、斷面圖；M模式基本測量：心率、時間、距離、速度

產科測量計算功能

產科報告 ；測量計算羊水指數（AFI） ；計算比率（BPD/OFD、FL/AC、FL/BPD、HC/AC） ；估算胎重 ；由LMP、BBT推算孕周及預產期功能 ；胎兒生理評分（Fetal Biophysical Score） ；胎兒生長曲線 ；男科測量計算功能

前列腺、睪丸等測量計算 ；前列腺特異抗原預計值PPSA、前列腺特異抗原密度PSAD計算

婦科測量計算功能

子宮、左卵巢、右卵巢、左卵泡、右卵泡等測量計算

泌尿科測量計算功能

左腎、右腎、膀胱、殘余尿量（Residual urine vol）等測量計算

外周血管測量計算功能

面積狹窄率、管徑狹窄率測量計算

小器官測量計算功能

甲狀腺、乳腺、包塊等測量計算

矯形外科測量計算功能

左髖關節、右髖關節測量

心臟測量計算功能

心臟測量軟件包——提供心率、速度、左心室、主動脈、二尖瓣、心室（右/左心室）等分析測量方法

面積狹窄百分比（％Area Sten）、管徑狹窄百分比（％Diam Sten） ；體表面積BSA

屏幕顯示信息

??????? 探頭信息、顯示模式、深度、焦點、動態范圍、體標、探頭位置標志、聲功率、患者信息、醫療機構名稱、測量值、時間和日期、標尺、掃描方向、灰階曲線、探頭當前工作；頻率、幀頻、B模式總增益、C模式總增益、D模式總增益、菜單、注釋、灰階帶、穿刺引導線、PRF、壁濾波、血流相關、累積次數、TI；指數、MI機械指數

存儲功能

探頭參數存儲 ；圖像存儲 ；電影回放存儲 ；測量結果存儲 ；報告存儲

灰階 ：256灰階

界面語言 ；中英文可選

軌跡球功能

根據工作狀態和菜單執行，完成各種操作功能 ；控制多重電子尺，定位光標，完成測量功能

標配：

3.5MHz凸陣探頭

選配：

7.5MHz線陣探頭；6.5MHz腔體探頭；相控陣探頭

技術參數

掃描方式：凸陣/線陣/微凸；探頭接口：≥3個

操作界面：中/英文界面

顯示模式：B模式（B、B+B、4B、B+M、M)、C模式、D模式、PW模式

電子聚焦：四段電子聚焦

體位標記：≥57種

發射頻率： 具有2.0MHz、3.0MHz、3.5MHz、4.0MHz、5.5MHz、5.0MHz、6.5MHz、9.0MHz、10MHZ、6.0MHz、7.5MHz、12.0MHz變頻接收；

測量： 距離、周長、面積、體積、心率、孕周（BPD、GS、CRL、FL、HC、AC、EDD、AFI）

及預產期、胎重等。

字符顯示：日期、時鐘、姓名、性別、年齡、醫生、醫院、注釋（全屏幕字符編輯）

電影回放：≥1000幀，可連續回放或逐幅查看

存儲：圖像存儲、探頭參數存儲、電影回放存儲、測量結果存儲、報告存儲。

灰級：256級

具有穿刺引導功能，穿刺線位置可調節；具有碎石定位，動態靶區跟蹤功能

動態范圍：0-150dB

智能TGC控制：8段。

前 處 理： 可變孔徑, 動態變跡、動態數字濾波、多波束并行處理技術等。

后 處 理： 動態范圍、灰階曲線、幀相關、組織諧波、聲功率、壁濾波、累積次數、基線調節、取樣框調節、頻譜取樣容積、頻譜取樣容積角度、PRF等。

盲區：≤4

最大顯示深度：300mm；

幾何精度：橫向≤5%，縱向≤5%

分辨率：側向≤2mm，軸向≤1mm

外置接口：VIDEO視頻、USB接口、VGA、DICOM3.0

顯示倍率： 19種顯示模式；病變診斷更準確。

幀頻：9-508fps

掃描范圍：5%--100%

增益調節：總增益0～100%、PW增益0-100%、CFM增益：0-100%

圖像優化：7級可調

邊緣增強：8級可調

脈沖重復頻率（PRF）：13級可調

灰級曲線：16級可調

聲功率：16級可調

毛重：90kg；

主機尺寸：570mm*780mm*970mm（不含顯示器）（長*寬*高）；
