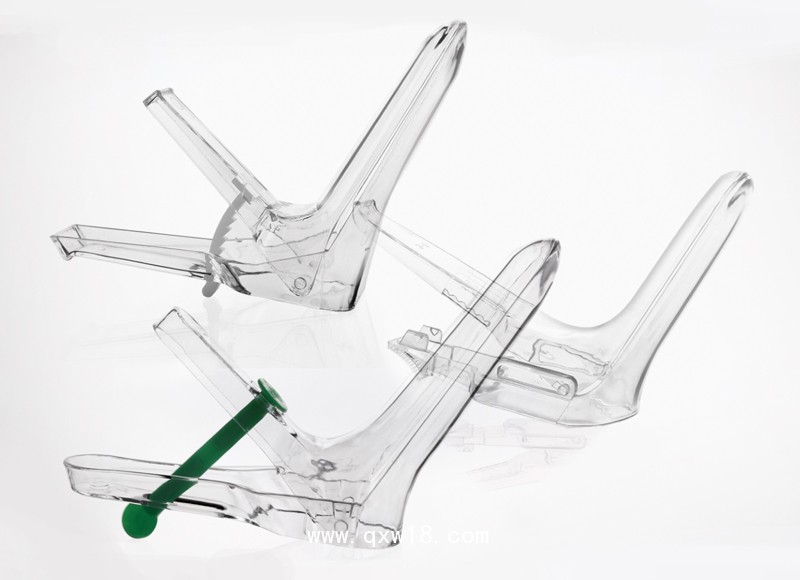

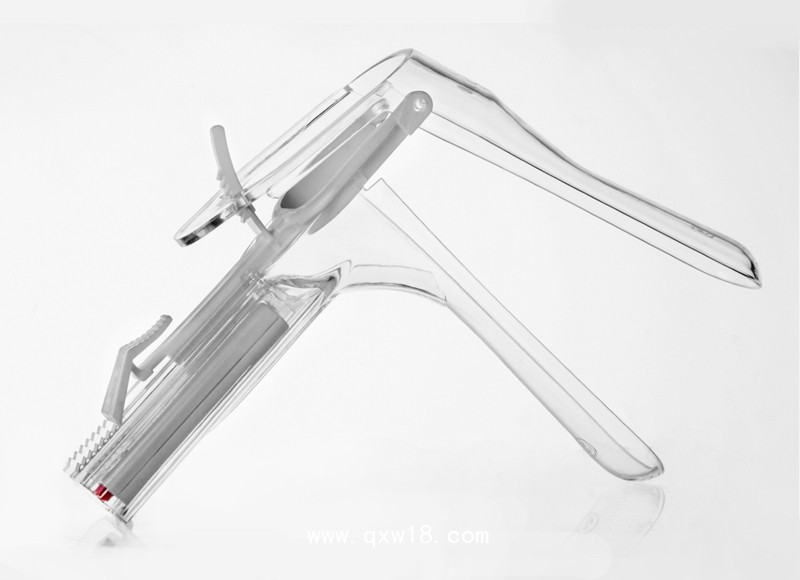

一次性醫用耗材 陰道擴張器透明

針對現有技術中存在的缺陷，本實用新型的目的在于提供一種一次性使用無菌陰道擴張器，視野好，且操作簡單。

為實現上述目的，本實用新型采用的技術方案為：一次性使用無菌陰道擴張器,包括支撐架、壓板、牽引機構和照明裝置，支撐架包括上下對稱設置的矩形框體和位于上下矩形框體之間的四個豎向設置的立柱，四個立柱分別與矩形框體的四個角固定連接，立柱上設有貫穿立柱左右兩側面且沿豎直方向延伸的長孔；壓板包括上下對稱且均水平設置的上壓板和下壓板，上壓板和下壓板均向支撐架的前端延伸，上壓板與支撐架上部的矩形框體固定連接，下壓板的左右兩側設有四個向下壓板外側延伸的支撐桿，且四個支撐桿分別豎向滑動設置于四個立柱的長孔內，立柱的長孔內設有復位彈簧，復位彈簧上端與支撐桿連接，下端與長孔底部連接，且復位彈簧處于自然伸長狀態時，下壓板的上端面與上壓板的下端面貼合；牽引機構包括固定手柄、活動手柄、牽引繩和定滑輪，固定手柄固定于支撐架下端面的后部，固定手柄和活動手柄之間設有水平設置的支撐板，支撐板后端與固定手柄固定連接，支撐板前端與活動手柄轉動連接，活動手柄沿前后方向擺動，定滑輪與支撐架底部轉動連接，牽引繩由定滑輪后側繞過定滑輪，且牽引繩一端與下壓板底面連接，另一端與活動手柄上端連接；固定手柄上設有U型卡環，U型卡環套設在活動手柄上，其兩端分別與固定手柄左右兩側轉動連接，活動手柄前側面設有多個由上至下依次排列的且分別與U型卡環對應的卡槽，當活動手柄上端擺動至后極限時，復位彈簧處于自然伸長狀態，U型卡環位于活動手柄上最上端的卡槽內；當活動手柄上端擺動至前極限時，復位彈簧處于壓縮狀態，U型卡環位于活動手柄上最下端的卡槽內；照明裝置通過蛇形管設置于固定手柄后側。
