血氧儀 指夾式脈搏血氧儀

血氧儀 指夾式脈搏血氧儀產品說明:

使用本產品前，請仔細閱讀本說明書

生產日期見合格證或包裝

指夾式脈搏血氧儀（以下簡稱血氧儀）

一、產品概述

◆血氧飽和度是血液中被氧結合的氧合血紅蛋白(HbO2)的容量占全部可結合的血紅蛋白(Hb)容量的百分比，即血液中血氧的濃度，是呼吸循環系統的重要生理參數。許多呼吸系統的疾病會引起人體血液中血氧飽和度的減少，另外由麻醉引起的機體的自動調節功能失常、手術創傷、以及有些醫療檢查引起的損傷等，都可能導致病人的氧供給發生問題而降低了人體的血氧飽和度；致使病人出現頭暈、無力、嘔吐等癥狀，重者則會危及生命。因此，及時了解病人的血氧飽和度情況有助于醫生及時發現問題，在臨床醫療領域中有著十分重要的意義。

◆血氧儀體積小，功耗低，使用方便，便于攜帶。測量時只需將手指插入指夾式光電傳感器中，顯示屏就會直接顯示所測血氧飽和度值。

二、測量原理

血氧儀的測量原理是根據還原血紅蛋白(Hb)和氧合血紅蛋白(HbO2)在紅光和近紅光區域的吸收光譜特性為依據，運用Lambert Beer定律建立數據處理經驗公式。該儀器的工作原理采用光電血氧檢測技術結合容積脈搏描記技術，用兩束不同波長的光(660nm的紅光和940nm的近紅外光)通過透射指夾式傳感器，照射人體指端而由光敏組件獲取測量信號，所獲取信息經電子電路和微處理器處理后由顯示屏顯示所測結果。 ?????????????????????????????????????????圖1工作原理示意圖

三、顯示屏

?

?

?

?

?

?

?

?

圖2?顯示界面（按鍵模式）

四、產品特點

1.顯示方式：TFT屏顯示

2.產品使用簡單方便。

3.產品體積小、重量輕，攜帶方便。

4.產品功耗低，全新2節1.5V LR03(AAA)電池約可持續使用17小時。

注意：因隨機附贈的電池為試用，故可能用不到17小時。

五、產品性能

1.血氧飽和度測量范圍：50%～100%；血氧飽和度準確度：70%～100%范圍內偏差不超過±3%；50%～69%范圍內，偏差不予定義；分辨率：1%；

2.脈率：測量范圍：30bpm～250bpm，精度：±1bpm；脈搏值顯示分辨率：1bpm

3.自動關機：當無測量數據時，血氧儀10秒后自動關機。

六、適用范圍

測量患者的脈搏血氧飽和度和脈搏率。

七、產品組成

由主機（顯示屏、電路板、外殼）和電池組成。

八、禁忌癥

不適合作為病人的持續監護使用

九、使用方法和設置功能介紹

1.使用方法

（1）按照電池倉中的正負標識裝入2節1.5V LR03(AAA)電池并蓋上電池蓋。

（2）在指定端按壓血氧儀的上下殼體夾子。

（3）將手指插入硅膠孔道(手指要充分伸入)然后松開夾子，見圖3。

（4）單擊前面板的開關按鈕即可。

（5）在使用過程中您的手指不要抖動，

人體不要處于運動狀態。?

?

圖3手指放置示意圖

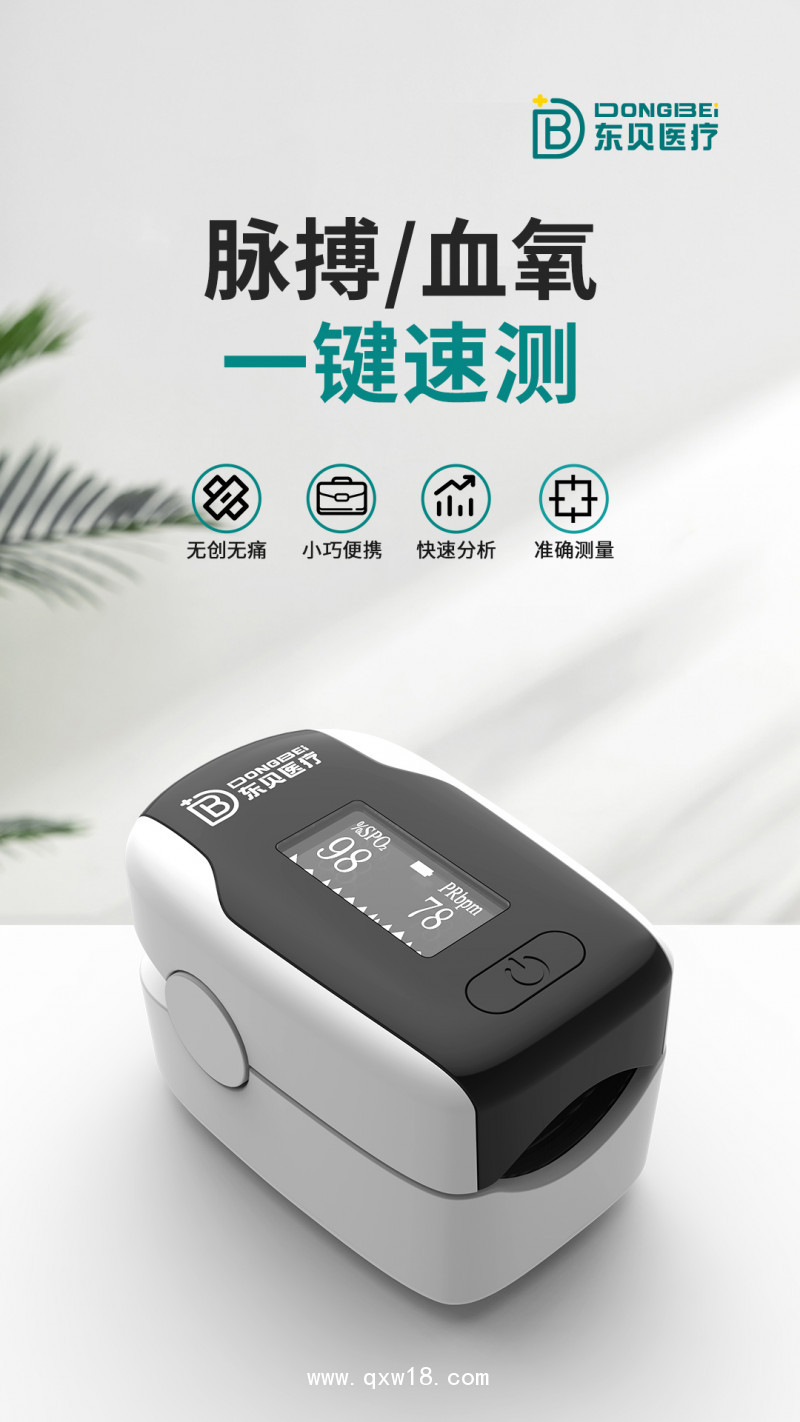

（6）直接從顯示屏讀取相關數據，顯示

屏上可以顯示血氧飽和度(%SpO2)、脈率(PRbpm)和脈搏幅度。

（7）開機后界面方向切換方式默認為按

鍵模式，每短按(小于2秒)一次按鍵，????????????

可實現4個方向的固定順序切換。???????????????????????????????????????????????????????????????????????????

2.設置功能介紹

本機具有設置功能，是針對工程技術人員和特殊用戶，普通用戶禁止使用其設置功能。

在測量界面，長按測量鍵進入設置，畫面如下：

?

?

?

?

?

?

界面操作說明：

短按測量鍵選擇設置項，選擇后，長按測量鍵進行設置項更改或者數字調節

界面說明如下

Alm: ????????閃爍提示開關,默認on

Pulse Beep： 提示開關,默認off

SpO2????Lo： 血氧飽和度越限提示下限，70～99可調，步長為1，默認94。提示誤差±1。

PR ?????Hi： 脈搏越限提示上限，35～255可調，步長為5，默認130。提示誤差±1。

PR ?????Lo： 脈搏越限提示下限，30～250可調，步長為5，默認50。提示誤差±1。

Restore: ????復位，恢復默認設置

+/- ：???????數字加減選擇

Exit: ???????退出

十、電池安裝

（1）按電池蓋上箭頭方向推動電池后蓋，將2節1.5V LRO3(AAA)電池按照正負極標示正確裝入電池倉中。

（2）從對應的一側合上電池蓋，推到合適的位。

注意：電池正負極性的放置須與電池倉中標志一致，否則可能會對機器造成損壞，具體安裝方法見圖4。

?

?

?

?

?

?

圖4?打開后的電池殼后蓋

十一、掛繩安裝

注意：必須以下列方式 進行掛繩的安裝，其他安裝方式均可能導致儀器損壞。

（1）將掛繩細端穿過掛孔。

（2）將掛繩較粗端穿過已穿好的細端部分并拉緊即可。

十二、維護保養及注意事項

◆產品只用于成人

◆在使用之前請將血氧儀的表面擦洗干凈。

◆清潔血氧儀可使用75%乙醇消毒液浸泡一塊清潔的干紗布，然后用此紗布擦拭血氧儀主機，作用3分鐘。自然風干或用潔凈、干爽的布將殘留消毒液擦干。

：在清潔時不要把液體倒在儀器上，要確保儀器內部不得進入任何液體。擦拭時要特別小心，防止有水進入。

◆禁止使用如鋼絲刷或金屬拋光劑等研磨材料，這些材料會對血氧儀面板造成損壞。

：正常情況下無需特殊的維護和保養，在血氧儀的使用中請注意以下幾點：

請?jiān)谛阅苤笜?biāo)要求的環境中使用血氧儀；

避免曝露或陽光直射，避免極度放射紅外線或紫外線照射；

避免與有機溶劑、霧氣、灰塵、腐蝕性氣體接觸。

：請勿將血氧儀放在高壓容器中消毒或浸泡在液體中。

◆血氧儀接觸部件的清洗，可用無絨軟布或用清潔劑浸潤的海綿進行擦拭。

◆避免環境光（包括光動力的治療）、物理運動（患者運動和外界施加的運動）、診斷測試、弱灌注、電磁干擾、電外科單元、病變血紅蛋白、某些染料的存在、脈搏血氧探頭配戴位置的不適當會對血氧儀的功能和準確度有干擾。

◆測量時，如果脈搏波形顯示不完整，不連續，則測量結果無效。

◆波形經過歸一化處理，波形趨于平滑穩定時，讀取的測量值是最佳值。

◆當脈搏波形穩定時，數據更新周期為20s一次，單次測量的時間不超過兩分鐘。

◆如果長時間不用請取出里面的電池。

：使用時，請不要用眼睛直視發光器件(紅外光不可視，紅光可視)，即使維修人員也不要直視發光器件，否則可能傷害眼睛。

◆對廢棄物的處理，按國家有關環境保護的規定進行處理。

◆廢棄的血氧儀配件，按國家有關環境保護的規定進行處理。

◆電氣原理圖及元器件清單只提供給制造商確認的合格維修站或人員。

◆禁止在強電磁環境中使用。

◆如使用產品過程中出現意外，應立即撥打急救熱線并導求專業醫護人員的幫助。

◆本設備無報警功能，不可做報警設備使用，不能連續監測。

◆本產品經校準顯示功能血氧飽和度，且不能用于評價脈搏血氧探頭和脈搏血氧監護儀的準確度。

◆功能測試儀不能用于評價血氧儀的準確度。

◆臨床測試是一種常用確定血氧精度的方法。用儀器測量的動脈血紅蛋白氧飽和度，并且用這個測量結果與血?dú)夥治鰞x的采樣的動脈血確定的結果相比較。

◆LED的光源參數

請勿將脈搏血氧儀顯示的信息作為臨床診斷的唯一依據。脈搏血氧儀僅作為診斷中的一種輔助手段。必須結合臨床表現及癥狀與醫生的診斷一起使用。

使用脈搏血氧儀前，必須確保脈搏血氧儀處于正常的工作狀態和操作環境下。

為確保病人安全，請使用制造商生產或推薦的部件和附件，使用其他附件有可能對病人、操作者造成傷害或損壞脈搏血氧儀。

監護病人時最可靠的監護方法是醫護人員密切地監視和正確地使用脈搏血氧儀。

使用脈搏血氧儀時，請遠離會產生強電場、強磁場的設備(比如MR設備)。在不適當?shù)沫h(huán)境中使用該設備可能會對周圍的無線電裝置造成干擾或影響脈搏血氧儀的工作。

幾種設備同時使用于同一病人身上時，可能會帶來額外的危險，建議咨詢制造商正確的使用方法，確保漏電流在安全允許范圍內，即對病人、操作者和周圍環境不會造成危害。

?應由有資格的專業人員定期對本儀器進行校準和維護保養。

請勿對脈搏血氧儀進行高溫、高壓、氣體熏蒸或液體浸泡消毒，請按照制造商的要求對脈搏血氧儀及其附件進行清潔和消毒，在清潔或消毒脈搏血氧儀前必須斷開內部電源。

◆用戶可從山東朱氏藥業集團有限公司官網獲取相關使用和技術信息。

◆此產品不建議在運動過程中使用，不適合作為病人的持續監護使用。

◆本產品不適用于嬰兒及新生兒。

◆測量部位最好選擇中指。

十一、常見故障及排除方法

：

◆血氧儀的機蓋只能由專業維修人員打開，血氧儀內部沒有需要用戶調節的部件。

◆如果不能確定測量值是否準確，請先采用其它方法檢查病人的脈搏信號，確定血氧儀是否可以正常工作。

：?不要將任何液體噴濺、傾倒、灑落到血氧儀及其附件、開關或機殼接口處，否則可能損壞血氧儀。

下表故障及排除方法

十三、工作環境及運輸貯存條件

◆工作環境：溫度：5℃～40℃；濕度：≤80%；

◆運輸貯存條件：環境溫度范圍：-20℃～+55℃；相對濕度范圍：≤93%，且無冷凝現象；大氣壓力范圍：50kPa～106kPa。

◆本產品應貯存在干燥、無強烈日光、無腐蝕性氣體和通風良好的室內，潮濕的環境可能會影響產品的壽命，甚至損壞產品。

十四、電磁兼容說明

EMC技術資料

本產品符合安全使用醫用電氣設備要求的EMC(電磁兼容性)標準和YY0505-2012。EMC標準是為了安全使用醫用電氣設備而制定的標準，該標準規定應將設備產生的電磁波對其他設備的干擾、以及其他設備(手機等)發出的電磁波干擾控制在一定的范圍內。YY0505-2012(5.2.1.1項)中規定了需向使用者提供設備安全運行的EMC環境相關的詳細信息，下面是對EMC相關技術說明的描述。(詳情請參照YY0505-2012。)

本產品在此EMC技術資料中所定的電磁環境工作時，其使用范圍所述基本性能不受其影響。

■EMC(電磁兼容性)的定義

EMC(電磁兼容性)是指滿足以下兩方面要求的能力。

●不會對附近的其他電子設備發出容許之外的電磁干擾聲。(輻射)

●設備在有其他電子設備發出噪聲等的干擾的電磁環境中能正常發揮其功能。(抗擾度)

■EMC(電磁兼容性)相關的技術說明

醫用電氣設備需要有關EMC的專門提示，應根據以下描述的EMC信息進行使用。

●本產品需要有關電磁兼容性(EMC)的專門提示。請根據本手冊描述的EMC信息進行使用。

●便攜式和無線射頻(射頻)通信設備可能影響本產品。

●請勿將本產品與其他設備相鄰或疊放使用。(通信時除外)

●不可使用除專用附件以外的產品。否則可能導致輻射增加，抗擾度降低。

表1：指南和制造商的聲明-電磁發射

?

表2指南和制造商聲明-電磁抗擾度

表3指南和制造商的聲明-電磁抗擾度

?

表4便攜式及移動式R通信設備和移動健康血糖終端之間的推薦隔離距離

?

血氧儀有毒有害物質或元素的名稱及含量

版權所有：山東朱氏藥業集團有限公司

?

十三、醫療器械標簽所用的圖形、符號、縮寫等內容的解釋

?

?

十四、售后服務

◆本產品自出售之日起一周內出現非人為因素的質量問題，本公司負責包退、包換、包修；在正常使用和保管情況下，本產品自出廠之日一年內出現質量問題，本公司將給予免費維修；產品自出廠之日起一年后出現質量問題，用戶可根據發票和保修卡到本公司售后服務部、辦事處或經銷商處，本公司提供零部件給予維修，合理收費。如用戶無法提供發票，保修期限以本公司器號或出廠日期延長一個月認定。

◆以下情況不屬于保修范圍：

A、擅自拆卸、修理、改造該產品而造成的故障；

B、在使用、搬運的過程中不慎跌落而造成的故障；

C、使用不當，造成的損壞；

D、沒有按照使用說明書正確方法操作而造成的故障；

E、不可預見的自然災害(如：火災、地震、水災等)所造成的損壞。

?

?

?

配件清單

?

保修卡

?

產品名稱：血氧儀

規格型號：ZS-19-A

注冊人名稱：山東朱氏藥業集團有限公司

注冊人住所：?jiǎn)慰h開發區樊樓路南

注冊人生產地址:山東單縣經濟技術開發區食品藥品產業園單德路6號

注冊人聯系方式：

生產企業名稱：山東朱氏藥業集團有限公司

生產企業住所：?jiǎn)慰h開發區樊樓路南

生產地址：山東單縣經濟技術開發區食品藥品產業園單德路6號

生產企業聯系方式：

售后服務單位:山東單縣經濟技術開發區食品藥品產業園單德路6號

生產許可證編號:?魯食藥監械生產許20140053號

注冊證編號/產品技術要求的編號: 魯械注準20222070345

使用期限：5年

郵編：274300 ??????

說明書編制日期：2022.11.12
