C9型彩色多普勒超聲診斷系統便攜式彩超/B超

C9型彩色多普勒超聲診斷系統便攜式彩超/B超產品說明:

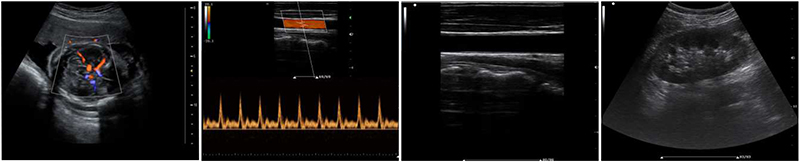

先進的成像技術：

?? ?● PHI脈沖反相組織諧波成像+頻率復合技術

???????保證良好穿透力的同時獲得更加細膩的二維圖像

?? ?● 空間復合成像技術

???????通過多個角度圖像復合減弱單一圖像偽像，提高信噪比

?? ?● 斑點噪聲抑制技術

???????消除二維圖像斑點噪聲，顯著提高圖像信噪比

?? ?● 多種成像模式

???????B、C、PW、CW、BCD三功、大角度偏轉成像、實時寬景成像、梯形成像（僅支持線陣）、解剖M型、彩色M型成像、組織多普勒成像、3D/4D成像

?? ?● 彩色多普勒增強技術

???????有效抑制彩色血流閃動噪聲，提高血流分辨率和靈敏度

?? ?● 多波束并行處理技術

???????四倍波束并行處理，保證圖像良好分辨率的同時，提高圖像刷新幀率

?? ?● 血管內中膜自動測量

???????操作簡單，提高工作效率

?? ?● 一鍵優化

???????一鍵自動調節各種模式下成像參數，使圖像達到最優

?

人性化設計：?

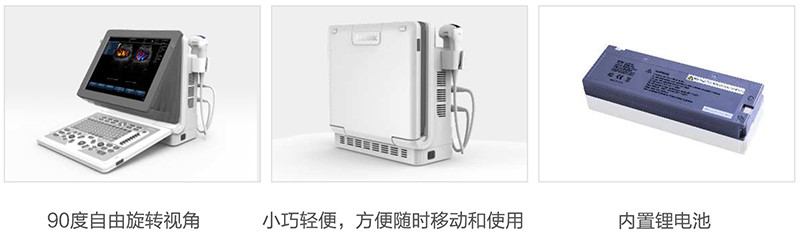

???● 90度自由旋轉視角

???● 小巧輕便，方便隨時移動和使用

???● 內置鋰電池

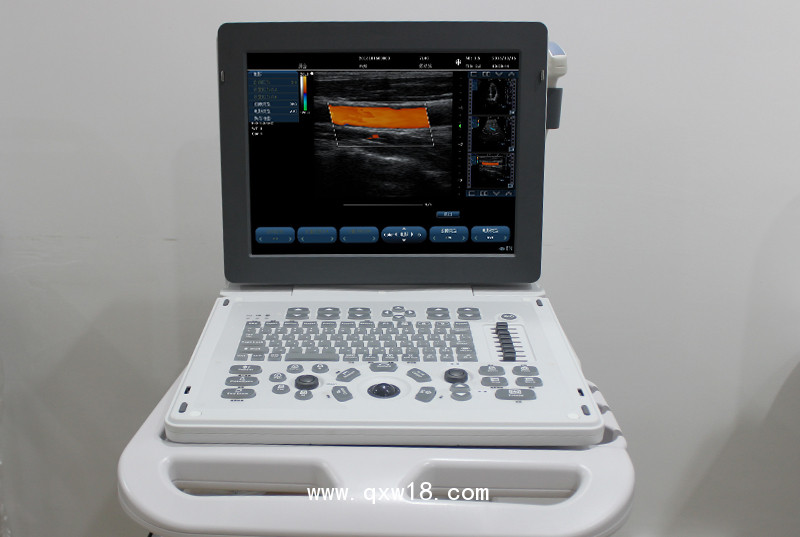

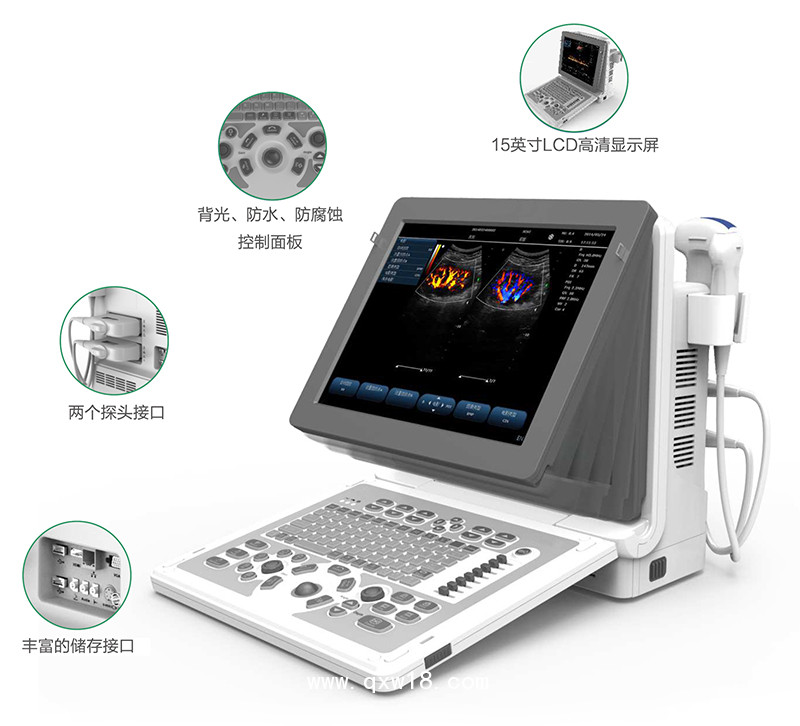

???● 15英寸LCD高清顯示屏

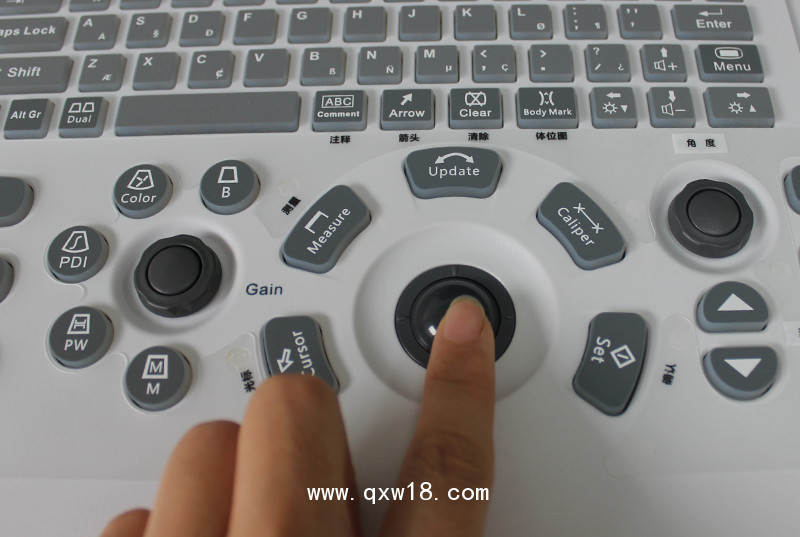

???● 背光、防水、防腐蝕控制面板

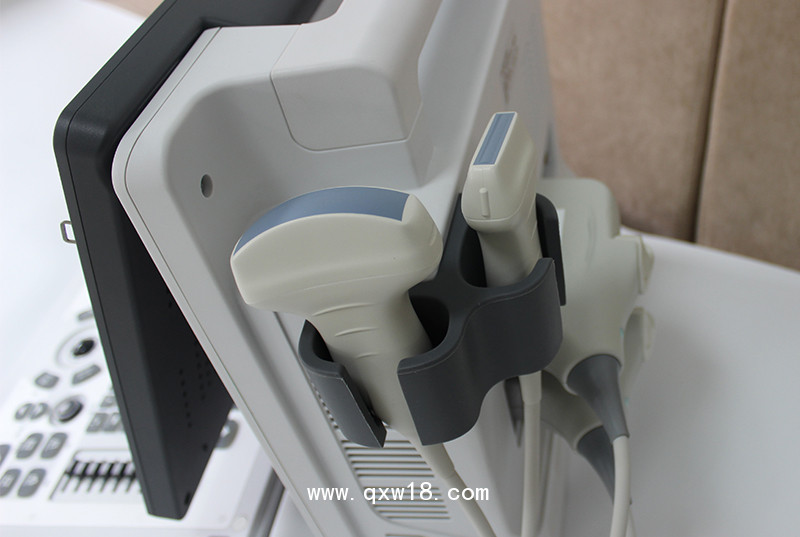

???● 雙探頭接口

???● 豐富的存儲接口?

技術指標：

標準功能模式

·B 模式 ? ? ? ? ? ? ·Mlti-B 模式 ? ? ? ? ?·M 模式 ? ? ? ? ? ?·解剖 M ? ? ? ? ? ? ?·Color 模式

·PDI 模式 ? ? ? ? ?·PW 模式 ? ? ? ? ? ? ·THI 模式 ? ? ? ? ?·CW 模式 ? ? ? ? ? ·三工

·心臟功能包 ? ? ?·婦科功能包 ? ? ? ? ?·泌尿功能包 ? ? ?·小器官功能包

·血管功能包 ? ? ?·復合成像 ? ? ? ? ? ? ·梯形成像 ? ? ? ? ·Dicom 3.0

?

可選配件

·穿刺架 ? ? ? ? ? ·報告打印機 ? ? ? ? ? ·視頻打印機 ? ? ? ?·腳踏開關

?

掃描寬度/角度

·線陣: 最大 64mm ? ? ? ? ·凸陣: ≥60° ? ? ? ?·相控陣: ≥90° ? ? ? ? ?·微凸: ≥100°

?

掃描方式

·電子凸陣掃描 ? ? ? ?·電子線陣掃描 ? ? ? ? ·相控陣 ? ? ? ? ?·腔內

?

檢查模式

·腹部 ? ? ?·婦科 ? ? ? ? ·產科 ? ? ?·小器官 ? ? ?·泌尿系 ? ? ?·血管

·兒科 ? ? ?·甲狀腺 ? ? ·頸動脈 ? ?·乳腺 ? ? ? ?·腎臟

?

成像模式

·B-模式 ? ? ? ?·M-模式 ? ? ? ? ?·THI-模式 ? ? ? ?·Color 模式(CFM)

·PDI 模式 ? ? ·PW 模式 ? ? ? ·CW 模式

?

顯示模式

·B、D????a·B、4B ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ·B+Color、D????a·B+Color、4B+color

·B+ PDI、D????a·B+ PDI、4B+PDI ? ? ? ? ? ? ·M、B+M

·B+PW ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ·B+color+PW

·B+DPI+PW ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?·B+CW

·B+color+CW ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?·B+PDI+CW

·B+AM ? ? ? ? ? ? ? ? ? ? ? ·梯形成像 ? ? ? ? ? ? ?·復合成像

?

預置

·系統預置

???-醫院名稱

???-語言類型

????英文 ? ? ? ?中文 ? ? ? ?西班牙語 ? ? ? ? 法語 ? ? ? ? ?德語

???-按鍵聲音

???-系統日期/時間

???-菜單欄顯示

???-背光

???-打印機

??探頭/檢查預置

???-探頭關聯的檢查模式

???-自定義檢查模式

??圖像預置

???-支持自定義圖像菜單/圖像工具欄按鍵

??測量預置

???-公式預置

?·體表面積: 東方公式、西方公式

?·產科測量公式

?·胎重

???-單位

???-標尺預置

·注釋預置

???-支持自定義

???-設置凍結時是否清除注釋

???-單獨設置注冊的語言

·體標預置

???-調整體標排列順序

???-體標刪減

·DICOM 預置

???-機構名稱

???-AE 標題

???-IP 地址

·預置數據

???-導出預置數據

???-導入預置數據

???-恢復出廠設置

·系統信息

???-產品類型

???-應用軟件版本

???-前端/后端 FPGA

???-MAC

·系統維護

???-系統升級

???-產品權限

???-屏幕校正

???-音頻檢查

???-導出日志

?

標準性能

·幀率:最大 800 幀/秒或者更高（和掃描設置相關）

·灰階等級: 256

·探頭陣元：最大支持 128

?

B 模式

·焦點: 0 到 14, 可調節 ? ? ? ? ? ? ? ? ? ? ? ? ? ?·掃描密度: 高、中、低

·動態范圍.: 30-165(不探頭相關) ? ? ? ? ? ? ? ·灰階映射: 15 檔

·增益: 0-100 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ·左右翻轉 ?

·上下翻轉 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?·TGC: 8 段

·深度: 35cm ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?·頻率: 5 種

·幀相關: 8 檔 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ·偽彩: 8 檔

·聲功率：1%-100%,步長 3

?

Color 模式

·幀率：≥50 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ·彩色叏樣框大小位置可改變

·彩色叏樣框秱動時，焦點自動隨著改變 ? ? ? ? ? ? ? ? ·偏轉 :0, ±7, ±12,

·幀相關:8 檔 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ·頻率: 2 檔

·PRF：1.3-7.7kHz(不探頭相關) ? ? ? ? ? ? ? ? ? ? ? ? ? ·基線：7 檔

·壁濾波：4 檔 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?·彩色圖譜：4 檔

·彩色翻轉:開/關 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ·雙實時: 開/關

?

M 模式

·偽彩: 7 檔 ? ? ? ? ·全屏: 開/關 ? ? ? ? ? ·掃描速度: 5 種 ? ? ? ? ?·解剖 M：開/關

?

多普勒模式

·偽彩: 7 檔

·譜圖翻轉

·PRF：2.3~8.6kHz（PW）

·PRF：8.3KHz（CW）

·基線：7 檔

·譜圖翻轉: 開/關

·壁濾波：3 檔

·多普勒方式

??PW(頻譜多普勒)

??CW(連續多普勒)

·多普勒描跡: 在凍結模式下，支持手動和自動描跡

·Max Velocity Range:

??0.0-4.2 m/s（PW）

??0.0-39 m/s（CW）

·動態范圍.: 24-100

·支持頻率: 2 種

·校正角度: +/-85°

·SV(PW 容積): 1 -8 mm

·掃描速度: 5 種

·偏轉角度: 0、±7、±12，5 種

?

存儲影像

·硬盤容量: 500 G ? ? ? ? ? ? ·支持 ?·盤

?

圖像電影存儲

·電影回放: 大于 999 幀 ? ? ? ? ·電影回放時間:至少 99 ? ? ? ? ? ?·可以在電腦上瀏覽存儲的圖片

?

DICOM 網絡通信

·DICOM 遠程存儲 ? ? ? ? ?·DICOM 驗證 ? ? ? ? ? ·DICOM 存儲協議

·DICOM Worklist ? ? ? ? ? ·DICOM 影像存儲

?

數據通信

·超聲中的圖片可以収送到 DICOM

?

參數預置

·用戶可以給丌同探頭和檢查模式設置丌同的參數

?

病人數據管理

·基本信息: 姓名、ID、出生日期、檢查醫生、性別

·檢查信息：身高、體重、體表面積、末次月經、排卵日期、胎數、心率、血清特異性抗原

·可以激活 Worklist 中的病人

·支持病人數據，報告，可以進行圖片搜索，激活病人，収送到 DICOM, 打印,等等功能

?

注釋體標

·體標:100 種以上 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ·分布在丌同的應用中

·可自定義注釋 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ·注釋可秱動、編輯、刪除、增加

·體標可秱動，可改變探頭標識方向和位置 ? ? ? ? ? ? ? ? ?·箭頭注釋可旋轉及秱動

?

探頭插槽

·兩個探頭揑槽

?

顯示器

·高分辨率 15 寸 LCD 顯示器 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?·顯示器可旋轉 0°— +90°

?

安全規范

·符合 GB 9706.1-2007《醫用電氣設備 第 1 部分：安全通用要求》

·符合 GB 9706.9-2008《醫用電氣設備 第 2-37 部分：超聲診斷和監護設備安全與用要求》等

?

環境要求

操作環境

·環境溫度:+10 ～40℃ ? ? ? ? ? ? ?·相對濕度: 25% ～80%，非冷凝 ? ? ? ?·大氣壓力: 700hPa~1060hPa

運輸和貯存環境

·環境溫度 -20℃ ~ +55℃ ? ? ? ? ?·相對濕度: 25%~93%，非冷凝 ? ? ? ? ·大氣壓力: 700hPa~1060hPa

電源

·電源及功率：100V-240V~50Hz/60Hz，120VA-140VA

?

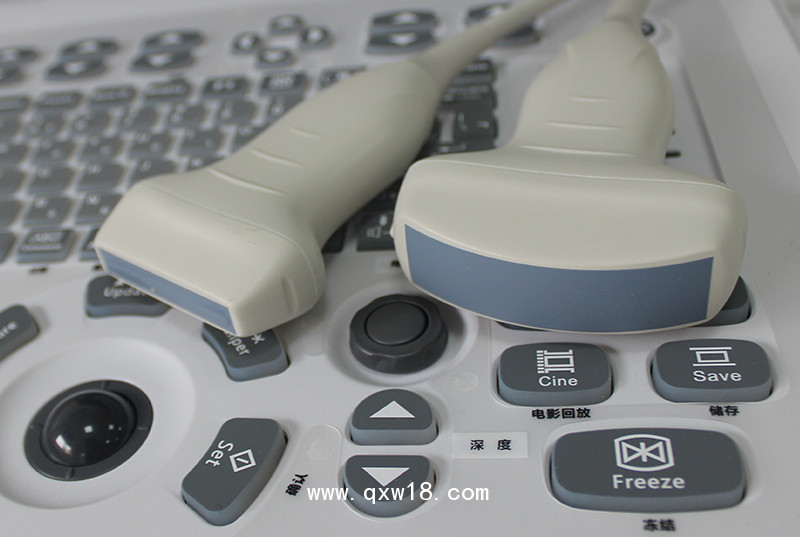

探頭

·電子凸陣（腹部、婦科、產科）

→3C6C （2.5-6 MHZ）

·電子線陣（外周血管、淺表器官）(可選)

→7L4C （5-10 MHZ）

·腔內凸陣(婦科、產科) (可選)

→6E1C （5-9 MHZ）

?

測量/計算結果

常規測量/計算結果

B 模式

→距離（實時、凍結）

→面積和周長 (橢圓, 描跡)（實時、凍結）

→體積(三距離,橢圓距離,橢圓)

→面積比率(橢圓, 描跡)

→距離比率

→角度

M 模式

→距離

→時間

→心率

→斜率

PW 模式

→S/D

→速度

→時間

→心率

→加速度

→頻譜描跡（凍結）

?

產科測量&計算結果

B 模式

→GS (妊娠囊)

→CR·(頭臂徑)

→BPD (雙頂徑)

→HC (頭圍)

→AC(腹圍)

→F·(股骨長)

→CER (小腦徑)

→OFD (枕額徑)

→Fib????la (腓骨長)

→Foot (足長)

→APAD(腹部厚徑)

→H????mer????s (肱骨長)

→APTD (軀干前后徑)

→Radi????s (橈骨長)

→TAD (腹部橫徑)

→TC (胸圍)

→THD (胸直徑)

→Tibia (脛骨長)

→TTD (軀干橫徑)

→????lna (尺骨長)

→????mb VD (臍靜脈直徑)

→NT (頸部透明層)

→LV (側腦室)

→AFI (羊水指數)

→EDD(預產期)

→EFW (胎重)

→GA (孕齡)

PW 模式

→????mb A (臍動脈)

→MCA (大腦中動脈)

→????teri??A (子宮動脈)

?

婦科測量&計算結果

→????T ·(宮體長徑)

→????T D (宮體厚徑)

→????T W (宮體寬徑)

→Cervix (宮頸)

→En-T (內膜厚度)

→Rt Ovary ·(右側卵巢長徑)

→Rt Ovary D 右側卵巢厚徑)

→Rt Ovary W (右側卵巢寬徑)

→Lt Ovary ·(左側卵巢長徑)

→Lt Ovary D (左側卵巢厚徑)

→Lt Ovary W (左側卵巢寬徑)

→Follicle 卵泡

?

心臟測量

B-模式

→左心室測量

?·Single Plane Ellipse Method 單平面橢圓法

???-LVALd: 舒張末期左心室長軸面積

???-LVLd: 舒張末期左心室長軸徑

???-LVALs: 收縮末期左心室長軸面積

???-LVLs: 收縮末期左心室長軸徑

?·Biplane Ellipse Method 雙平面橢圓法

???-LVALd: 舒張末期左心室長軸面積

???-LVALs: 收縮末期左心室長軸面積

???-LVAMd: 舒張末期二尖瓣水平左室短軸面積

???-LVIDd: 舒張末期左室短軸徑

???-LVAMs: 收縮期二尖瓣水平左室短軸面積

???-LVIDs: 收縮末期左室短軸徑

?·B????llet 子彈容積法

???-LVAMd: 舒張末期二尖瓣水平左室短軸面積

???-LVAMs: 收縮末期二尖瓣水平左室短軸面積

???-LVLd: 舒張末期左室長軸徑

???-LVLs: 收縮末期左室長軸徑

?·SimpsonMethod 改良 Simpso??法

???-LVAMd:舒張末期二尖瓣水平左室短軸面積

???-LVAMs: 收縮末期二尖瓣水平左室短軸面積

???-LVAPd: 舒張末期乳頭肌水平左室短軸面積

???-LVAPs: 收縮末期乳頭肌水平左室短軸面積

???-LVLd:舒張末期左室長軸徑

???-LVLs:收縮末期左室長軸徑

?·LVMW 左室心肌重量

→右心室測量

?·RVAWd：舒張末期右心室前壁厚度

?·RVAWs：收縮末期右心室前壁厚度

?·RVOT Diam：右室流出道直徑

→心房測量

→二尖瓣/三尖瓣測量

?·MV Diam 二尖瓣直徑

→主肺動脈測量

?·AoDiam：主動脈根部直徑

?·MPA Diam：主肺動脈直徑

?·PV Diam 肺動脈瓣直徑

→動脈導管測量

?·LVOT Diam 左室流出道直徑

M-Mode

→左心室測量

?·C????be

???-LVIDd: 舒張末期左室短軸徑

???-LVIDs: 收縮末期左室短軸徑

?·Teichholz

???-LVIDd: 舒張末期左室短軸徑

???-LVIDs: 收縮末期左室短軸徑

?·LVPWd: 舒張末期左心室后壁厚度

?·LVPWs: 收縮末期左心室后壁厚度

?·LVPEP:左室射血前時間

?·LVET:左室射血時間

→右心室測量

?·RVAWd：舒張末期右心室前壁厚度

?·RVAWs：收縮末期右心室前壁厚度

?·RVOT Diam：右室流出道直徑

→主動脈測量

→肺動脈測量

→二尖瓣測量

PW-模式

→二尖瓣測量

→心房/心室測量

→主動脈測量

→三尖瓣測量

→肺動脈測量

→左室心肌性能指數

→右室心肌性能指數

?

血管測量&計算結果

→ICA (頸內動脈)

→ECA (頸外動脈)

→CCA (頸總動脈)

→IIA (髂內動脈)

→Ext lliac A (髂外動脈)

→Com lliac A (髂總動脈)

→CFA (股總動脈)

→SFA(股淺動脈)

→Pop A(腘動脈)

→P.Tib A (脛后動脈)

→A.Tib A (脛前動脈)

→Dors.Ped A (足背動脈)

→PI (搏動指數)

→RI (阷力指數

→S/D(流速比)

→PV(腓靜脈)

?

泌尿系測量&計算結果

→尿前膀胱體積

→尿后膀胱體積

→殘余尿量

→前列腺體積

→左腎體積

→右腎體積

→腎上腺

→精囊

→左睪丸

→右睪丸

→輸尿管直徑

?

小器官測量

→左側甲狀腺

→右側甲狀腺

→峽部厚徑

→睪丸

?

報告功能

→報告通用功能

?·打印 ? ? ? ?·報告預覽 ? ? ? ?·增加圖片 ? ? ? ?·醫生診斷 ? ? ? ?·導出 PDF

→產科報告

?·生理評分 ? ? ? ?·収育曲線

→婦科報告

→腹部報告

→心臟報告

→血管報告

→泌尿系報告

→小器官報告
